Układ paliwowy - działanie, najczęstsze problemy i serwisowanie motocyklowego układu paliwowego

Układ paliwowy w motocyklu odpowiada za magazynowanie, filtrowanie i podawanie paliwa do silnika. Od jego sprawności zależą rozruch, reakcja na gaz, spalanie, moc, kultura pracy oraz trwałość pompy, wtryskiwaczy i silnika.

Motocyklowy układ paliwowy działa etapowo: paliwo trafia ze zbiornika do przewodów, następnie przez pompę i filtr dociera do wtryskiwaczy, listwy wtryskowej albo gaźnika. W tym procesie znaczenie ma czystość paliwa, szczelność złączy, drożność filtra i stabilne ciśnienie paliwa. To właśnie te elementy decydują, czy silnik otrzymuje odpowiednią dawkę benzyny podczas rozruchu, jazdy ze stałą prędkością i przyspieszania.

Schemat układu paliwowego obejmuje podstawowe części, takie jak zbiornik paliwa, pompa paliwa, filtr paliwa, wtryskiwacze, listwa wtryskowa, przewody paliwowe i złącza. Każdy element pełni osobną funkcję, ale dopiero ich wspólna praca zapewnia prawidłowe zasilanie silnika.

Najczęstsze problemy układu paliwowego to zapowietrzenie, uszkodzenia pompy lub wtryskiwaczy oraz zanieczyszczone paliwo. Objawy obejmują trudny rozruch, szarpanie, gaśnięcie, falowanie obrotów, spadek mocy, zwiększone spalanie i nierówną pracę silnika. Diagnostyka polega na kontroli przepływu paliwa, pomiarze ciśnienia, sprawdzeniu szczelności przewodów, stanu filtra, pracy pompy oraz działania wtryskiwaczy.

Konserwacja układu zasilania paliwem opiera się na regularnej kontroli przewodów, złączy, filtra, pompy i jakości benzyny. Czyste paliwo, drożny filtr i szczelny układ ograniczają ryzyko awarii, chronią pompę oraz wtryskiwacze, a w dłuższej perspektywie wspierają żywotność silnika i stabilne spalanie.

Czym jest układ paliwowy i za co odpowiada?

Układ paliwowy w motocyklu to zespół elementów, które magazynują, filtrują i dostarczają paliwo do silnika w odpowiedniej ilości oraz pod właściwym ciśnieniem.

W praktyce jest to układ zasilania paliwem, który łączy zbiornik paliwa, pompę paliwa, filtr, przewody, złącza oraz - w nowszych motocyklach - wtryskiwacze i listwę wtryskową. Jego zadaniem jest utrzymanie stabilnego przepływu paliwa od baku do komory spalania lub układu wtryskowego. Dzięki temu silnik otrzymuje dawkę paliwa dopasowaną do obrotów, obciążenia i warunków jazdy.

Najważniejsze funkcje układu paliwowego obejmują:

1. magazynowanie paliwa w zbiorniku,
2. transport paliwa do silnika,
3. filtrowanie zanieczyszczeń,
4. utrzymywanie właściwego ciśnienia paliwa,
5. dawkowanie paliwa do procesu spalania,
6. ochronę pompy i wtryskiwaczy przed zabrudzeniem.

Sprawny układ paliwowy ma bezpośredni wpływ na rozruch motocykla, reakcję na manetkę gazu, płynność przyspieszania, zużycie paliwa oraz kulturę pracy silnika. Gdy paliwo trafia do silnika w nieprawidłowej ilości, pojawiają się objawy takie jak szarpanie, gaśnięcie, spadek mocy, trudny rozruch lub zwiększone spalanie.

Znaczenie układu paliwowego nie kończy się na samej jeździe. Czyste paliwo, drożny filtr i szczelne przewody ograniczają ryzyko uszkodzenia pompy, wtryskiwaczy oraz innych elementów zasilania. W dłuższej perspektywie przekłada się to na większą trwałość silnika, stabilniejsze spalanie i mniejsze ryzyko kosztownych napraw.

Jak działa motocyklowy układ paliwowy?

Motocyklowy układ paliwowy pobiera paliwo ze zbiornika, filtruje je i podaje do silnika przez pompę, przewody oraz wtryskiwacze lub gaźnik. Stabilne ciśnienie i czyste paliwo umożliwiają równą pracę silnika, płynne przyspieszanie i łatwiejszy rozruch.

Proces dostarczania paliwa przebiega etapowo:

1. paliwo znajduje się w zbiorniku i trafia do przewodów paliwowych,
2. pompa paliwa zasysa paliwo i wytwarza ciśnienie potrzebne do jego transportu,
3. filtr paliwa zatrzymuje zanieczyszczenia, osady i drobiny mogące uszkodzić układ,
4. przewody paliwowe kierują paliwo w stronę silnika,
5. wtryskiwacze lub gaźnik dawkują paliwo do procesu spalania,
6. w motocyklach z wtryskiem sterownik silnika dobiera dawkę paliwa do obrotów, obciążenia i położenia manetki gazu.

Kluczowe znaczenie ma ciśnienie paliwa, czyli siła, z jaką paliwo jest podawane w układzie. Gdy ciśnienie jest zbyt niskie, silnik może przerywać, słabo reagować na gaz albo gasnąć. Gdy przepływ paliwa jest ograniczony przez zabrudzony filtr, uszkodzoną pompę lub nieszczelne przewody, mieszanka paliwowo-powietrzna staje się niestabilna.

Prawidłowe działanie układu paliwowego wpływa bezpośrednio na rozruch, spalanie, moc, kulturę pracy i trwałość silnika. Sprawny układ dostarcza paliwo w przewidywalny sposób, dzięki czemu motocykl utrzymuje stabilne obroty, płynnie przyspiesza i nie traci mocy pod obciążeniem.

Schemat układu paliwowego - podstawowe elementy

Schemat układu paliwowego w motocyklu pokazuje drogę paliwa od zbiornika do silnika: zbiornik, pompa, filtr, przewody, złącza oraz wtryskiwacze lub gaźnik odpowiadają za magazynowanie, oczyszczanie i podawanie paliwa do spalania.

W praktyce schemat motocyklowego układu paliwowego można rozumieć jako uporządkowaną kolejność elementów, przez które przepływa paliwo. Każdy z nich ma osobną funkcję, ale dopiero ich wspólna praca zapewnia stabilne ciśnienie, właściwą dawkę paliwa i równą pracę silnika.

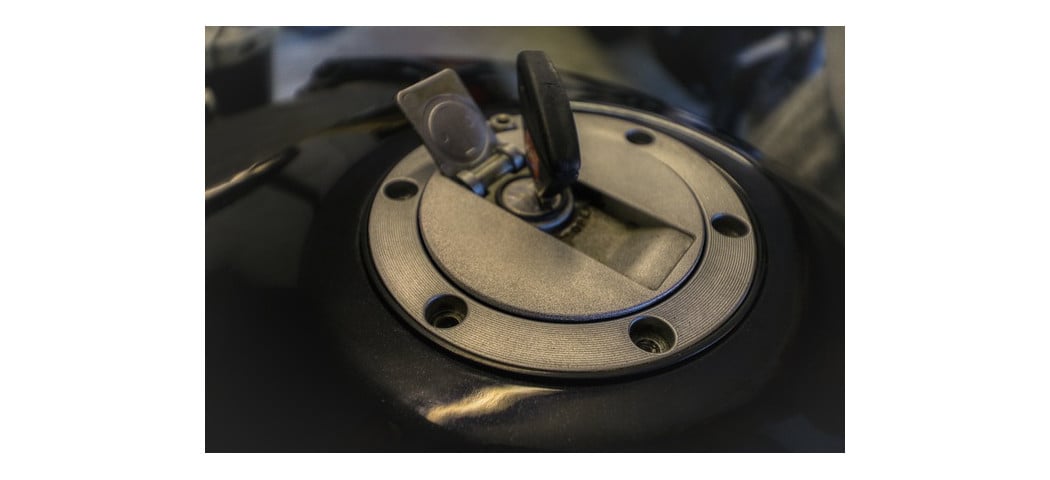

Zbiornik paliwa

Zbiornik paliwa magazynuje benzynę i stanowi pierwszy element układu zasilania. W motocyklu jego pojemność, kształt i położenie wpływają na zasięg, rozkład masy oraz sposób prowadzenia przewodów paliwowych.

Wewnątrz zbiornika może znajdować się smok paliwa, sitko wstępne, czujnik poziomu paliwa lub moduł pompy. Zanieczyszczenia, rdza albo woda w zbiorniku zwiększają ryzyko zapchania filtra, uszkodzenia pompy i nierównej pracy silnika.

Pompa paliwa

Pompa paliwa zasysa paliwo ze zbiornika i tłoczy je dalej pod odpowiednim ciśnieniem. W motocyklach z wtryskiem paliwa ma kluczowe znaczenie, ponieważ wtryskiwacze potrzebują stabilnego ciśnienia do precyzyjnego dawkowania benzyny.

Objawy słabej pracy pompy obejmują trudny rozruch, przerywanie podczas przyspieszania, spadek mocy i gaśnięcie silnika. Problem często nasila się przy dużym obciążeniu, gdy silnik potrzebuje większej ilości paliwa.

Filtr paliwa

Filtr paliwa zatrzymuje zanieczyszczenia, osady i drobiny znajdujące się w benzynie. Chroni pompę, wtryskiwacze oraz kanały paliwowe przed zabrudzeniem, które ogranicza przepływ paliwa.

Zapchany filtr powoduje spadek ciśnienia i ogranicza ilość paliwa docierającego do silnika. W efekcie motocykl może szarpać, tracić moc, gorzej odpalać lub nierówno pracować na wolnych obrotach.

Wtryskiwacze i listwa wtryskowa

Wtryskiwacze odpowiadają za precyzyjne dawkowanie i rozpylanie paliwa. Listwa wtryskowa rozprowadza paliwo do poszczególnych wtryskiwaczy i pomaga utrzymać odpowiednie ciśnienie w układzie.

W motocyklach z elektronicznym wtryskiem sterownik silnika dobiera dawkę paliwa do obrotów, temperatury, obciążenia i położenia manetki gazu. Zabrudzone lub lejące wtryskiwacze zaburzają spalanie, zwiększają zużycie paliwa i pogarszają reakcję silnika na gaz.

Przewody paliwowe i złącza

Przewody paliwowe transportują paliwo między zbiornikiem, pompą, filtrem, listwą i silnikiem. Złącza odpowiadają za szczelne połączenie poszczególnych elementów układu.

Pęknięte przewody, luźne opaski, sparciałe uszczelki i nieszczelne szybkozłącza zwiększają ryzyko wycieku paliwa, zapowietrzenia układu oraz spadku ciśnienia. W motocyklu ma to znaczenie także dla bezpieczeństwa, ponieważ paliwo znajduje się blisko gorących elementów silnika i układu wydechowego.

Najczęstsze usterki i problemy układu paliwowego

Najczęstsze problemy układu paliwowego w motocyklu to zapowietrzenie, awarie pompy lub wtryskiwaczy oraz zanieczyszczone paliwo. Objawy obejmują trudny rozruch, szarpanie, gaśnięcie silnika, spadek mocy i nierówną pracę na wolnych obrotach.

Istnieją 3 główne grupy usterek, które najczęściej zaburzają pracę układu paliwowego: problemy z przepływem paliwa, problemy z ciśnieniem oraz problemy z jakością paliwa. Każda z nich wpływa na ilość benzyny docierającej do silnika, a przez to na spalanie, reakcję na gaz i trwałość podzespołów.

Zapowietrzenie układu

Zapowietrzenie układu paliwowego oznacza obecność powietrza w przewodach lub elementach zasilania paliwem. Powietrze zaburza przepływ benzyny, przez co pompa paliwa nie podaje jej do silnika w stabilny sposób.

Typowe objawy zapowietrzenia to długie kręcenie rozrusznikiem, gaśnięcie po uruchomieniu, przerywanie przy przyspieszaniu i nierówna praca silnika. Do zapowietrzenia dochodzi najczęściej po rozłączeniu przewodów, wymianie filtra, niskim poziomie paliwa albo nieszczelności na złączach.

Uszkodzenia pomp i wtryskiwaczy

Pompa paliwa odpowiada za wytworzenie ciśnienia, a wtryskiwacze za precyzyjne dawkowanie i rozpylanie paliwa. Gdy jeden z tych elementów traci sprawność, silnik otrzymuje zbyt mało paliwa, zbyt dużo paliwa albo dawkę podaną w niewłaściwym momencie.

Uszkodzona pompa paliwa daje objawy takie jak spadek mocy, gaśnięcie pod obciążeniem, trudny rozruch i słyszalnie głośniejsza praca. Zabrudzone lub lejące wtryskiwacze powodują szarpanie, falowanie obrotów, większe spalanie i pogorszoną reakcję na manetkę gazu.

Zanieczyszczone paliwo

Zanieczyszczone paliwo zawiera wodę, osady, rdzę lub drobiny, które ograniczają przepływ i przyspieszają zużycie elementów układu. Najbardziej narażone są filtr paliwa, pompa, wtryskiwacze, przewody paliwowe i złącza.

W motocyklu problem może pojawić się po tankowaniu paliwa niskiej jakości, długim postoju albo korozji wewnątrz zbiornika. Zanieczyszczenia zapychają filtr, blokują wtryskiwacze i obniżają ciśnienie paliwa, co prowadzi do szarpania, problemów z odpalaniem oraz nierównej pracy silnika.

Diagnostyka i kontrola stanu motocyklowego układu paliwowego

Diagnostyka układu paliwowego polega na sprawdzeniu przepływu paliwa, ciśnienia, szczelności przewodów, stanu filtra, pracy pompy oraz działania wtryskiwaczy. Objawy takie jak szarpanie, trudny rozruch i spadek mocy wskazują, który element wymaga kontroli.

Kontrola zaczyna się od obserwacji zachowania motocykla. Długie kręcenie rozrusznikiem, gaśnięcie po odpaleniu, brak płynnej reakcji na gaz albo przerywanie przy przyspieszaniu często oznaczają problem z dostarczaniem paliwa. W kolejnym kroku sprawdza się elementy, które najczęściej ograniczają przepływ: filtr paliwa, przewody, złącza, pompę i wtryskiwacze.

Jak sprawdzić ciśnienie paliwa?

Ciśnienie paliwa sprawdza się manometrem podłączonym do przewodu paliwowego, listwy wtryskowej albo punktu pomiarowego wskazanego dla danego modelu motocykla. Wynik porównuje się z wartością podaną w dokumentacji serwisowej.

Zbyt niskie ciśnienie może wskazywać na słabą pompę paliwa, zapchany filtr, nieszczelne przewody, uszkodzony regulator albo zapowietrzenie układu. Zbyt wysokie ciśnienie najczęściej kieruje diagnostykę w stronę regulatora ciśnienia, zablokowanego przewodu powrotnego lub błędnej pracy elementów sterujących.

Ze względu na palność paliwa pomiar wykonuje się przy zachowaniu ostrożności, na stabilnie ustawionym motocyklu i z dala od źródeł ognia. W motocyklach z elektronicznym wtryskiem znaczenie ma także odczyt błędów oraz parametrów pracy pompy i wtryskiwaczy.

Wskazówki diagnostyczne

Podczas kontroli układu paliwowego warto sprawdzić kilka obszarów w logicznej kolejności:

1. poziom i jakość paliwa w zbiorniku,
2. drożność filtra paliwa,
3. szczelność przewodów paliwowych i złączy,
4. dźwięk oraz wydajność pompy paliwa,
5. ciśnienie paliwa pod obciążeniem,
6. pracę wtryskiwaczy lub gaźnika,
7. obecność błędów zapisanych w sterowniku silnika.

Taka kolejność ogranicza ryzyko błędnej diagnozy. Przykładowo szarpanie motocykla nie zawsze oznacza uszkodzony wtryskiwacz, ponieważ podobne objawy daje zapchany filtr, słaba pompa, zabrudzone paliwo albo nieszczelność na przewodach. Dopiero połączenie objawów, pomiaru ciśnienia i kontroli elementów pozwala trafnie wskazać źródło problemu.

Jak dbać o układ paliwowy - konserwacja i serwis

Konserwacja układu paliwowego polega na regularnej kontroli paliwa, filtra, przewodów, złączy, pompy i wtryskiwaczy. Czyste paliwo, szczelny układ i drożny filtr ograniczają ryzyko szarpania, spadku mocy oraz problemów z rozruchem.

W motocyklu układ paliwowy pracuje blisko silnika, ramy i elementów narażonych na drgania, dlatego duże znaczenie ma szczelność przewodów oraz stan złączy. Nawet drobna nieszczelność może powodować zapach benzyny, spadek ciśnienia paliwa albo zapowietrzenie układu.

Regularne kontrole

Regularna kontrola układu paliwowego obejmuje kilka podstawowych elementów:

1. stan przewodów paliwowych,
2. szczelność złączy i opasek,
3. drożność filtra paliwa,
4. dźwięk pracy pompy paliwa,
5. reakcję silnika na gaz,
6. obecność wycieków lub zapachu paliwa,
7. jakość paliwa w zbiorniku.

Taka kontrola pomaga szybciej wykryć zużyte przewody, sparciałe uszczelki, zabrudzony filtr albo słabszą pracę pompy. Objawy takie jak szarpanie, falowanie obrotów, gaśnięcie po odpaleniu i trudny rozruch są sygnałem, że układ zasilania paliwem wymaga dokładniejszej diagnostyki

Dobór odpowiedniego paliwa

Dobór paliwa ma bezpośredni wpływ na czystość układu, pracę wtryskiwaczy i trwałość pompy paliwa. W motocyklach z benzynowym układem paliwowym najważniejsze znaczenie ma paliwo zgodne z wymaganiami producenta, bez wody, osadów i zanieczyszczeń.

Paliwo niskiej jakości może tworzyć osady w zbiorniku, zapychać filtr i pogarszać rozpylanie benzyny przez wtryskiwacze. Przy dłuższym postoju motocykla rośnie też ryzyko starzenia się paliwa, powstawania nalotów oraz problemów z uruchomieniem silnika po przerwie w eksploatacji.

Kiedy wymieniać filtr paliwa?

Filtr paliwa wymienia się zgodnie z interwałem serwisowym danego motocykla albo wcześniej, gdy pojawiają się objawy ograniczonego przepływu paliwa. Do typowych sygnałów należą trudny rozruch, szarpanie, spadek mocy i przerywanie podczas przyspieszania.

Filtr paliwa zatrzymuje drobiny, rdzę i osady, dlatego z czasem ogranicza przepływ benzyny. Gdy filtr jest zapchany, pompa paliwa pracuje pod większym obciążeniem, a silnik może otrzymywać zbyt małą dawkę paliwa. Wymiana filtra jest jedną z najprostszych czynności serwisowych, która chroni pompę, wtryskiwacze i cały układ paliwowy.

Paliwo a żywotność silnika - jaki wpływ ma jego jakość?

Jakość paliwa wpływa na czystość układu paliwowego, pracę pompy, wtryskiwaczy i proces spalania. Zanieczyszczona benzyna może powodować osady, spadek mocy, szarpanie oraz szybsze zużycie elementów silnika.

W motocyklu paliwo przechodzi przez zbiornik, filtr, przewody, pompę i wtryskiwacze, dlatego jego skład ma znaczenie dla całego układu zasilania. Czyste paliwo pomaga utrzymać drożny filtr, stabilne ciśnienie paliwa i równą dawkę podawaną do silnika. Paliwo z wodą, rdzą, osadami lub drobinami działa odwrotnie: ogranicza przepływ, zaburza rozpylanie i przyspiesza zużycie elementów.

Rola czystości paliwa

Czystość paliwa oznacza brak zanieczyszczeń stałych, wody i osadów, które mogą przedostać się ze zbiornika do filtra, pompy lub wtryskiwaczy. To jeden z najważniejszych czynników wpływających na sprawność układu paliwowego.

Najbardziej wrażliwe elementy to filtr paliwa, pompa paliwa, wtryskiwacze, przewody paliwowe i złącza. Gdy paliwo jest czyste, filtr wolniej się zapycha, pompa pracuje z mniejszym obciążeniem, a wtryskiwacze dokładniej rozpylają benzynę. Dzięki temu spalanie jest stabilniejsze, silnik łatwiej odpala i równiej reaguje na manetkę gazu.

Skutki długofalowe używania taniego paliwa

Tanie paliwo nie zawsze oznacza paliwo złej jakości, ale paliwo niewiadomego pochodzenia, długo przechowywane lub zanieczyszczone zwiększa ryzyko problemów z układem paliwowym. Największe znaczenie ma nie sama cena, lecz czystość, świeżość i zgodność paliwa z wymaganiami motocykla.

Istnieją 4 główne skutki długofalowego używania paliwa niskiej jakości:

1. szybsze zapychanie filtra paliwa,
2. większe obciążenie pompy paliwa,
3. zabrudzenie lub rozkalibrowanie pracy wtryskiwaczy,
4. pogorszenie spalania i wzrost zużycia paliwa.

Po dłuższym czasie mogą pojawić się trudny rozruch, szarpanie, falowanie obrotów, spadek mocy i nierówna praca silnika. Jeśli w paliwie znajduje się woda, rośnie także ryzyko korozji zbiornika, przewodów i elementów metalowych. W efekcie pozornie tańsze tankowanie może prowadzić do kosztów związanych z czyszczeniem układu paliwowego, wymianą filtra, regeneracją wtryskiwaczy albo naprawą pompy.
