Napinacz łańcucha - czym jest, jak działa i co zrobić w przypadku uszkodzenia?

Napinacz łańcucha utrzymuje właściwe napięcie łańcucha, kompensuje jego stopniowe wydłużanie i ogranicza drgania, hałas oraz ryzyko przeskakiwania ogniw. W zależności od zastosowania może działać za pomocą sprężyny, śruby regulacyjnej, rolki, mechanizmu zapadkowego albo ciśnienia oleju.

W rowerze napinacz stabilizuje łańcuch na zębatkach i wspiera zmianę przełożeń, natomiast napinacz łańcucha motocyklowego pomaga zachować luz wymagany podczas pracy zawieszenia. W samochodzie mechanizm współpracuje najczęściej z łańcuchem rozrządu, prowadnicami i kołami zębatymi, wspierając synchronizację wału korbowego z wałkiem rozrządu.

Zużycie napinacza może powodować nadmierny luz, przeskakiwanie łańcucha, szarpanie napędu, metaliczne grzechotanie oraz błędy pracy silnika. Kontrola obejmuje ocenę napięcia, stanu łańcucha, zębatek, prowadnic i elementów regulacyjnych, a w samochodzie również ciśnienia oraz jakości oleju. Prawidłowa regulacja, regularne smarowanie i szybka reakcja na pierwsze objawy zużycia ograniczają ryzyko awarii całego układu.

Czym jest napinacz łańcucha?

Napinacz łańcucha to element mechaniczny, który utrzymuje właściwe napięcie łańcucha, kompensuje jego stopniowe wydłużanie i ogranicza drgania mogące prowadzić do hałasu, przeskakiwania ogniw oraz przyspieszonego zużycia pozostałych części układu.

Mechanizm oddziałuje na łańcuch bezpośrednio albo za pośrednictwem elementów, takich jak rolki, ślizgi i prowadnice. W zależności od konstrukcji siłę napinającą wytwarza sprężyna, śruba regulacyjna, mechanizm zapadkowy lub ciśnienie oleju.

Napinacze pracują w układach, takich jak napędy rowerowe, przekładnie motocyklowe i samochodowe układy rozrządu. W rowerze stabilizują tor prowadzenia łańcucha, w motocyklu pomagają zachować wymagany luz napędu lub łańcucha rozrządu, a w samochodzie wspierają synchronizację wału korbowego z wałkiem rozrządu.

Luz łańcucha oznacza zakres jego swobodnego ugięcia między współpracującymi elementami. Zbyt duży luz zwiększa ryzyko uderzania i przeskakiwania łańcucha, natomiast nadmierne napięcie przyspiesza zużycie ogniw, łożysk i kół zębatych.

Rodzaje napinaczy łańcucha

Napinacze do łańcuchów różnią się konstrukcją, sposobem regulacji i miejscem zastosowania. W rowerach stabilizują łańcuch napędowy, w motocyklach utrzymują jego wymagany luz, a w samochodach odpowiadają głównie za prawidłową pracę łańcucha rozrządu.

Napinacz łańcucha rowerowego

Napinacz łańcucha rowerowego kompensuje jego luz i pomaga utrzymać ogniwa na zębatkach. Funkcję tę najczęściej pełni wózek tylnej przerzutki, którego sprężyna napina łańcuch podczas zmiany przełożeń.

Osobne napinacze stosuje się również w rowerach, takich jak modele jednobiegowe, BMX-y i konstrukcje z pionowymi hakami ramy. Mogą mieć formę ramienia z rolką albo mechanizmu przesuwającego tylną oś. Prawidłowe ustawienie ogranicza spadanie łańcucha, hałas oraz przyspieszone zużycie zębatek.

Napinacz łańcucha motocyklowego

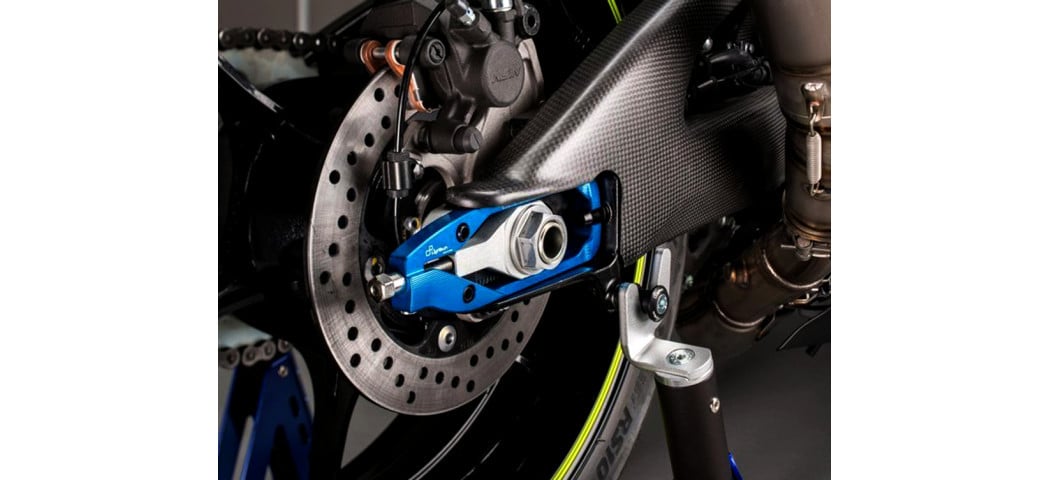

Napinacz łańcucha motocyklowego utrzymuje luz niezbędny do pracy napędu podczas ruchu zawieszenia. Regulacja odbywa się najczęściej przez przesuwanie tylnego koła za pomocą śrub lub mimośrodów umieszczonych przy wahaczu.

Zbyt luźny łańcuch może uderzać o prowadnicę, przeskakiwać lub spaść z zębatki. Nadmierne napięcie zwiększa natomiast obciążenie łożysk, wałka zdawczego i elementów zawieszenia. W motocyklach występuje również oddzielny napinacz łańcucha rozrządu, zwykle sprężynowy, mechaniczny albo hydrauliczny.

Napinacz łańcucha w samochodzie

W samochodzie napinacz współpracuje przede wszystkim z łańcuchem rozrządu, prowadnicami i kołami zębatymi. Utrzymuje wymagane napięcie, kompensuje wydłużanie się łańcucha i wspiera synchronizację wału korbowego z wałkiem rozrządu.

Najczęściej stosuje się napinacze hydrauliczne, w których tłoczek jest dociskany przez sprężynę i ciśnienie oleju silnikowego. W części konstrukcji pracę mechanizmu zabezpiecza zapadka uniemożliwiająca jego nadmierne cofnięcie. Spadek ciśnienia oleju, zatarcie tłoczka lub zużycie prowadnic może powodować grzechotanie rozrządu i zwiększać ryzyko przeskoczenia łańcucha.

Jak sprawdzić i wymienić napinacz łańcucha?

Sposób kontroli i wymiany napinacza zależy od jego zastosowania. W rowerze i motocyklu można ocenić ugięcie łańcucha oraz położenie elementów regulacyjnych, natomiast napinacz łańcucha rozrządu wymaga diagnostyki uwzględniającej hałas, ciśnienie oleju, błędy sterownika i synchronizację wałów.

Jak sprawdzić napięcie łańcucha?

Kontrola napięcia obejmuje cztery podstawowe czynności:

1. sprawdzenie ugięcia łańcucha w miejscu wskazanym przez producenta;
2. ocenę równomierności napięcia podczas obracania koła lub mechanizmu;
3. kontrolę położenia napinacza, prowadnic i elementów regulacyjnych;
4. porównanie wyniku z wartością podaną w instrukcji serwisowej.

W rowerze i motocyklu pomiar wykonuje się przy nieruchomym pojeździe, ponieważ sposób jego ustawienia wpływa na wynik. Nierówny luz w kolejnych położeniach może wskazywać na zużycie ogniw, zębatek albo nieprawidłowe ustawienie tylnego koła.

W samochodzie napięcia łańcucha rozrządu nie ocenia się na podstawie samego ugięcia dostępnego z zewnątrz. Grzechotanie po uruchomieniu silnika, błędy synchronizacji oraz nieprawidłowe położenie tłoczka napinacza wymagają kontroli całego układu rozrządu.

Kiedy należy wymienić napinacz?

Napinacz kwalifikuje się do wymiany, gdy nie utrzymuje właściwego napięcia, zacina się, traci szczelność, osiąga granicę regulacji albo ma uszkodzoną sprężynę, rolkę, ślizg lub mechanizm zapadkowy.

W rowerze i motocyklu sygnałami zużycia są m.in. powtarzające się luzowanie łańcucha, trudności z regulacją, nierównomierna praca oraz widoczne uszkodzenia elementów napinających. W samochodzie uwagę zwracają metaliczne grzechotanie, błędy położenia wałków, wycieki oleju oraz opóźnione wysuwanie tłoczka.

Przy znacznym zużyciu układu rozrządu wymienia się zestaw współpracujących części, czyli łańcuch, napinacz, prowadnice i - zależnie od ich stanu - koła zębate. Pozostawienie zużytych elementów może skrócić trwałość nowego napinacza.

Wskazówki dotyczące konserwacji

Trwałość napinacza zwiększają regularne kontrole napięcia, prawidłowe smarowanie oraz szybka reakcja na hałas i zmianę pracy łańcucha. W rowerze i motocyklu konserwacja obejmuje czyszczenie napędu, stosowanie właściwego środka smarnego, kontrolę ugięcia oraz równoległe ustawienie kół i zębatek.

W samochodzie kluczowe znaczenie mają odpowiedni poziom oleju, jego właściwa lepkość oraz terminowa wymiana wraz z filtrem. Zanieczyszczony olej albo zbyt niskie ciśnienie mogą ograniczyć pracę hydraulicznego napinacza i przyspieszyć zużycie rozrządu.

Podczas montażu stosuje się momenty dokręcania, ustawienia oraz procedury aktywacji określone dla danego modelu. Wymiana napinacza łańcucha rozrządu wymaga prawidłowego zablokowania wału korbowego i wałków rozrządu, ponieważ błąd ustawienia może doprowadzić do utraty synchronizacji silnika.

Najczęstsze problemy z napinaczem łańcucha i ich objawy

Zużyty lub zablokowany napinacz nie utrzymuje prawidłowego napięcia łańcucha, co może powodować hałas, drgania, przeskakiwanie ogniw oraz przyspieszone zużycie zębatek, prowadnic i pozostałych elementów napędu.

Objawy zależą od rodzaju mechanizmu, dlatego inaczej wyglądają w rowerze, motocyklu i samochodowym układzie rozrządu. Podobne symptomy mogą również wynikać ze zużycia samego łańcucha, kół zębatych albo prowadnic, dlatego diagnoza obejmuje cały współpracujący układ.

Objawy zużycia w rowerze

Zużycie napinacza rowerowego może objawiać się nadmiernym luzem łańcucha, jego spadaniem z zębatek, hałasem napędu oraz opóźnionym powrotem wózka przerzutki. Łańcuch może również przeskakiwać podczas mocniejszego nacisku na pedały lub pracować nierówno na kolejnych przełożeniach.

Przyczyną bywa osłabiona sprężyna, zatarte przeguby, zużyte kółka przerzutki albo uszkodzone ramię napinające. Podobne objawy powodują rozciągnięty łańcuch, zużyta kaseta i skrzywiony hak przerzutki, dlatego kontrola nie ogranicza się do samego napinacza.

Objawy zużycia w motocyklu

Niesprawny napinacz łańcucha motocyklowego może powodować powracający luz, nierówne napięcie, szarpanie podczas przyspieszania i hamowania silnikiem oraz uderzanie łańcucha o wahacz lub prowadnicę. Widocznym sygnałem jest również brak możliwości równego ustawienia tylnego koła.

W motocyklach wyposażonych w łańcuch rozrządu zużyty napinacz może wywoływać metaliczne grzechotanie po uruchomieniu silnika, szczególnie na zimno. Źródłem problemu może być osłabiona sprężyna, zablokowany mechanizm zapadkowy, spadek ciśnienia oleju albo zużycie prowadnic.

Objawy zużycia w samochodzie

W samochodzie najczęstszym objawem niesprawnego napinacza jest grzechotanie dochodzące z okolicy rozrządu podczas rozruchu, pracy na biegu jałowym lub zmiany prędkości obrotowej. Mogą pojawić się również nierówna praca silnika, trudności z uruchomieniem, spadek mocy oraz kontrolka silnika.

Diagnostyka komputerowa może wykazać błędy korelacji położenia wału korbowego i wałka rozrządu. Takie symptomy wskazują na utratę prawidłowego napięcia lub synchronizacji, lecz nie przesądzają samodzielnie o uszkodzeniu napinacza.

Dalsza eksploatacja z luźnym łańcuchem zwiększa ryzyko jego przeskoczenia, uszkodzenia prowadnic i kolizji zaworów z tłokami. Kontrola obejmuje napinacz, łańcuch, ślizgi, koła zębate, ciśnienie oleju oraz ustawienie rozrządu.

Najczęstsze błędy przy regulacji napięcia łańcucha

Dwa podstawowe błędy regulacji to pozostawienie zbyt dużego luzu oraz nadmierne napięcie łańcucha. Oba ustawienia zakłócają pracę napędu, przyspieszają zużycie współpracujących części i zwiększają ryzyko awarii.

Prawidłowy luz zależy od konstrukcji pojazdu, obciążenia i sposobu pomiaru, dlatego wartość porównuje się z danymi producenta. W rowerze i motocyklu kontroluje się również równoległe ustawienie koła oraz równomierność napięcia na całym obwodzie łańcucha.

Zbyt luźny łańcuch

Zbyt luźny łańcuch może uderzać o ramę, wahacz lub prowadnicę, spadać z zębatek i przeskakiwać pod obciążeniem. W rowerze powoduje niestabilną zmianę przełożeń, a w motocyklu może wywoływać szarpanie podczas przyspieszania oraz hamowania silnikiem.

Sam napinacz łańcucha motocyklowego nie kompensuje nieograniczonego wydłużenia napędu. Jeżeli śruby regulacyjne osiągnęły skrajne położenie albo napięcie różni się podczas obracania koła, kontroli wymagają łańcuch, zębatki i ustawienie tylnej osi.

W samochodowym układzie rozrządu nadmierny luz może powodować grzechotanie, błędy synchronizacji i przeskoczenie łańcucha. Taki stan może wynikać z uszkodzenia napinacza, zużycia prowadnic, wydłużenia łańcucha lub nieprawidłowego ciśnienia oleju.

 Zbyt mocno napięty łańcuch

Nadmiernie napięty łańcuch zwiększa obciążenie ogniw, kół zębatych, łożysk i wałków. Przyspiesza ich zużycie, podnosi opory pracy oraz może doprowadzić do rozciągnięcia albo zerwania łańcucha.

W motocyklu napięcie zmienia się wraz z ruchem zawieszenia, dlatego zbyt mały luz może przeciążać wałek zdawczy i łożyska po ugięciu wahacza. W rowerze skutkami bywają głośna praca napędu, zwiększony opór pedałowania i szybkie zużycie zębatek.

W łańcuchowym układzie rozrządu nie wykonuje się dowolnej ręcznej regulacji napięcia. Położenie napinacza, sposób jego aktywacji oraz ustawienie rozrządu wynikają z procedury przewidzianej dla konkretnego silnika.
