Czujnik temperatury silnika - co to jest, jak działa i na co ma wpływ?

Czujnik temperatury silnika, najczęściej określany jako czujnik ECT, mierzy temperaturę płynu chłodzącego i przekazuje dane do sterownika ECU. Sygnał wpływa na dawkę paliwa, zapłon lub moment wtrysku, obroty biegu jałowego, emisję spalin, pracę wentylatora oraz wskazania temperatury na desce rozdzielczej.

Uszkodzenie czujnika może powodować trudny rozruch, nierówną pracę silnika, zwiększone spalanie, skoki wskazań temperatury, ciągłą pracę wentylatora i kontrolkę check engine. Podobne objawy wywołują jednak również usterki wiązki, korozja złączy, niesprawny termostat, niski poziom płynu lub zapowietrzenie układu chłodzenia.

Sprawdzenie czujnika obejmuje pomiar rezystancji i napięcia, kontrolę przewodów oraz porównanie temperatury widocznej w danych OBD2 z rzeczywistymi warunkami. Po potwierdzeniu awarii czujnik można wymienić samodzielnie lub w warsztacie, dobierając część według numeru OEM, kodu silnika, liczby pinów i charakterystyki elektrycznej.

Prawidłowy odczyt temperatury chroni silnik zarówno przed długotrwałym niedogrzaniem, jak i przegrzaniem. Sprawność czujnika ECT, termostatu, pompy cieczy chłodzącej, chłodnicy i wentylatora ma bezpośrednie znaczenie dla trwałości jednostki napędowej, zużycia paliwa oraz bezpieczeństwa eksploatacji.

Do czego służy czujnik temperatury silnika?

Czujnik temperatury silnika mierzy temperaturę jednostki napędowej i przekazuje wynik do sterownika ECU. Na podstawie tego sygnału układ steruje między innymi dawką paliwa, pracą wentylatora chłodnicy, obrotami biegu jałowego oraz korektą zapłonu.

Określenie czujnik temperatury silnika najczęściej odnosi się do czujnika ECT, który mierzy temperaturę płynu chłodzącego. W niektórych konstrukcjach podobną funkcję pełni czujnik temperatury głowicy, oleju lub bloku silnika.

Funkcja w układzie chłodzenia

Czujnik temperatury silnika kontroluje stopień nagrzania płynu chłodzącego i przekazuje dane do układu sterowania. Po osiągnięciu określonej temperatury ECU może uruchomić wentylator chłodnicy, a po jej obniżeniu zakończyć jego pracę.

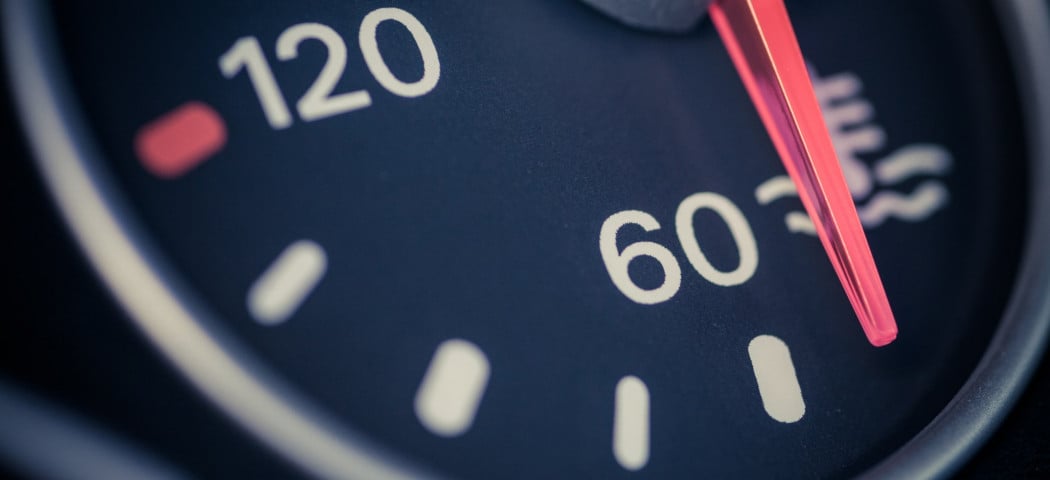

Sygnał z czujnika trafia również do wskaźnika temperatury lub komputera pokładowego. Dzięki temu kierowca otrzymuje informację o niedogrzaniu, prawidłowej temperaturze roboczej albo ryzyku przegrzania silnika.

Sam czujnik nie otwiera termostatu i nie wymusza przepływu płynu. Termostat reaguje na temperaturę mechanicznie lub elektronicznie, natomiast czujnik dostarcza dane potrzebne do kontroli pracy całego układu chłodzenia.

Wpływ na pracę silnika i emisję spalin

Temperatura silnika wpływa na sposób przygotowania mieszanki paliwowo-powietrznej. Podczas zimnego rozruchu sterownik zwiększa dawkę paliwa i podnosi obroty biegu jałowego, aby ustabilizować pracę oraz przyspieszyć nagrzewanie jednostki napędowej.

Po osiągnięciu temperatury roboczej ECU ogranicza wzbogacenie mieszanki i przechodzi do standardowych parametrów pracy. Prawidłowy odczyt temperatury wpływa między innymi na:

• dawkę wtryskiwanego paliwa,
• kąt zapłonu lub moment wtrysku,
• prędkość obrotową biegu jałowego,
• pracę wentylatora chłodnicy,
• zużycie paliwa,
• poziom emisji spalin.

Błędny sygnał może spowodować, że sterownik rozpozna rozgrzany silnik jako zimny. Skutkiem bywa nadmierne wzbogacenie mieszanki, zwiększone spalanie, nierówna praca jednostki napędowej, problemy z rozruchem oraz wyższa emisja szkodliwych składników spalin.

Znaczenie dla sterownika ECU

ECU, czyli elektroniczny sterownik silnika, analizuje sygnały pochodzące z czujników i na ich podstawie dobiera parametry pracy jednostki napędowej. Jednym z podstawowych źródeł informacji jest czujnik ECT - Engine Coolant Temperature Sensor.

W większości samochodów czujnik ECT wykorzystuje termistor NTC. Jego rezystancja zmniejsza się wraz ze wzrostem temperatury. ECU odczytuje zmianę napięcia w obwodzie i przelicza ją na wartość temperatury płynu chłodzącego.

Dane z czujnika są porównywane z informacjami pochodzącymi z innych elementów, takich jak czujnik temperatury powietrza dolotowego, przepływomierz, sonda lambda lub czujnik położenia wału korbowego. Pozwala to sterownikowi dostosować parametry pracy silnika do aktualnych warunków.

W przypadku przerwy w obwodzie, zwarcia lub nielogicznego odczytu ECU może zapisać kod błędu, włączyć kontrolkę check engine i przyjąć temperaturę zastępczą. Tryb awaryjny umożliwia dalszą pracę silnika, lecz może powodować zwiększone spalanie, nieprawidłową pracę wentylatora i pogorszenie osiągów.

Gdzie znajduje się czujnik temperatury i jak wygląda?

Czujnik temperatury silnika najczęściej znajduje się w miejscu, w którym ma bezpośredni kontakt z płynem chłodzącym, na przykład w obudowie termostatu, głowicy lub bloku silnika. Zwykle ma niewielką metalową obudowę, złącze elektryczne i gwint albo pierścień mocujący.

Dokładna lokalizacja, kształt wtyczki i liczba pinów zależą od konstrukcji jednostki napędowej. W jednym samochodzie może występować kilka czujników temperatury odpowiadających za pomiar temperatury płynu chłodzącego, oleju, głowicy lub powietrza dolotowego.

Typowe lokalizacje w różnych silnikach

Czujnik temperatury płynu chłodzącego montuje się w punkcie umożliwiającym pomiar temperatury cieczy przepływającej przez silnik. Najczęstsze miejsca montażu to:

• obudowa termostatu,
• króciec układu chłodzenia,
• głowica silnika,
• blok silnika,
• przewód płynu chłodzącego,
• okolice kolektora dolotowego,
• tylna lub boczna część jednostki napędowej.

W silnikach benzynowych czujnik często znajduje się przy obudowie termostatu albo głowicy. W jednostkach Diesla może być umieszczony również przy króćcu wodnym, module chłodzenia spalin lub w mniej dostępnej części bloku silnika.

Nie każdy element przypominający czujnik ECT mierzy temperaturę płynu chłodzącego. Czujnik temperatury oleju znajduje się zazwyczaj w misce olejowej, obudowie filtra albo kanale olejowym, natomiast czujnik temperatury spalin jest montowany w układzie wydechowym.

Lokalizację właściwego podzespołu można potwierdzić na podstawie kodu silnika, dokumentacji serwisowej, numeru OEM albo przebiegu przewodów prowadzących do sterownika ECU.

Budowa i zasada działania (NTC, PTC)

Typowy samochodowy czujnik temperatury składa się z elementu pomiarowego, metalowej lub kompozytowej obudowy, złącza elektrycznego, pinów oraz uszczelki. Końcówka czujnika pozostaje zanurzona w płynie chłodzącym albo styka się z powierzchnią badanego elementu.

Najczęściej stosowany jest termistor NTC, czyli rezystor o ujemnym współczynniku temperaturowym. Wraz ze wzrostem temperatury jego rezystancja maleje, a sterownik ECU interpretuje zmianę napięcia jako wzrost temperatury silnika.

Czujniki typu PTC działają odwrotnie: ich rezystancja rośnie wraz ze wzrostem temperatury. W układach sterowania silnikiem występują rzadziej, ponieważ większość czujników ECT wykorzystuje charakterystykę NTC.

Czujnik może mieć od jednego do czterech pinów. Modele jednopinowe często współpracują wyłącznie ze wskaźnikiem na desce rozdzielczej, natomiast czujniki wielopinowe mogą przekazywać osobne sygnały do ECU, zestawu wskaźników lub modułu sterującego wentylatorem.

Różnice między czujnikami OEM a zamiennikami

Czujnik OEM jest zgodny ze specyfikacją zastosowaną przez producenta pojazdu i oznaczony numerem części przypisanym do danego modelu oraz wersji silnikowej. Zamiennik produkuje niezależna firma jako część kompatybilną z określonym numerem OEM.

Najważniejsze różnice mogą dotyczyć:

• charakterystyki rezystancji w danym zakresie temperatur,
• dokładności i szybkości pomiaru,
• jakości obudowy oraz uszczelnienia,
• odporności na płyn chłodniczy, drgania i wysoką temperaturę,
• kształtu złącza i rozmieszczenia pinów,
• trwałości styków elektrycznych,
• jakości kontroli produkcji,
• ceny i długości gwarancji.

Zamiennik renomowanego producenta może działać tak samo prawidłowo jak część oryginalna, o ile odpowiada numerowi OEM, kodowi silnika, liczbie pinów, gwintowi oraz charakterystyce elektrycznej. Samo podobieństwo wyglądu nie potwierdza zgodności.

Nieprawidłowo dobrany czujnik może przekazywać wiarygodnie wyglądający, lecz błędny sygnał. W takiej sytuacji ECU nie zawsze zapisuje kod usterki, mimo że odczyt temperatury wpływa nieprawidłowo na dawkę paliwa, pracę wentylatora i wskazania na desce rozdzielczej.

Objawy uszkodzenia czujnika temperatury silnika

Objawy uszkodzenia czujnika temperatury silnika obejmują trudny rozruch, nierówną pracę jednostki, zwiększone spalanie, nieprawidłowe wskazania temperatury, ciągłą pracę wentylatora oraz kontrolkę check engine. Ich charakter zależy od tego, czy czujnik zawyża, zaniża lub przerywa sygnał.

Podobne symptomy mogą powodować również usterki, takie jak uszkodzony termostat, niski poziom płynu chłodzącego, zapowietrzenie układu, korozja złącza lub przerwanie przewodów. Sam objaw nie potwierdza więc awarii czujnika ECT.

Objawy odczuwalne podczas jazdy

Uszkodzony czujnik temperatury może przekazywać do ECU informację, że silnik jest stale zimny albo nadmiernie rozgrzany. Sterownik dobiera wtedy parametry pracy do temperatury, która nie odpowiada rzeczywistym warunkom.

Najczęstsze objawy podczas jazdy to:

• nierówna praca silnika,
• falowanie obrotów biegu jałowego,
• gaśnięcie po uruchomieniu,
• trudny rozruch zimnego lub ciepłego silnika,
• osłabiona reakcja na pedał przyspieszenia,
• spadek mocy,
• szarpanie podczas przyspieszania,
• czarny dym z układu wydechowego,
• ciągła praca wentylatora chłodnicy,
• brak uruchomienia wentylatora mimo wzrostu temperatury.

Jeżeli ECU otrzymuje informację o zimnym silniku, może wzbogacić mieszankę i podwyższyć obroty. Odczyt wskazujący zbyt wysoką temperaturę może natomiast uruchomić wentylator, ograniczyć osiągi lub aktywować tryb awaryjny.

Błędy i komunikaty na desce rozdzielczej

Awaria czujnika może powodować zapalenie kontrolki check engine, kontrolki temperatury płynu chłodzącego albo pojawienie się komunikatu o przegrzaniu silnika. Wskaźnik temperatury może pozostawać na najniższej wartości, wskazywać maksimum lub zmieniać położenie w sposób niestabilny.

Z obwodem czujnika ECT najczęściej wiążą się kody:

• P0115 - usterka obwodu czujnika temperatury płynu chłodzącego,
• P0116 - sygnał poza oczekiwanym zakresem,
• P0117 - zbyt niskie napięcie sygnału,
• P0118 - zbyt wysokie napięcie sygnału,
• P0119 - przerywany lub niestabilny sygnał.

Kod P0128 wskazuje, że silnik nie osiąga oczekiwanej temperatury roboczej w określonym czasie. Jego źródłem może być czujnik, lecz często przyczyną jest termostat pozostający w pozycji otwartej.

Brak kontrolki błędu nie oznacza, że czujnik działa prawidłowo. Sygnał może mieścić się w dopuszczalnym zakresie elektrycznym, a jednocześnie przedstawiać temperaturę wyższą lub niższą od rzeczywistej.

Wpływ na spalanie i zapłon

Czujnik temperatury silnika wpływa na dawkę paliwa, korektę zapłonu, obroty biegu jałowego oraz przebieg nagrzewania jednostki napędowej. Błędny odczyt może więc zmienić sposób spalania mieszanki nawet wtedy, gdy samochód nadal uruchamia się i pozostaje zdolny do jazdy.

Gdy sterownik rozpoznaje rozgrzany silnik jako zimny, utrzymuje wzbogaconą mieszankę przez zbyt długi czas. Skutkami mogą być:

• zwiększone zużycie paliwa,
• zapach niespalonego paliwa,
• powstawanie czarnego dymu,
• osadzanie nagaru,
• szybsze zużycie świec zapłonowych,
• wzrost emisji spalin,
• pogorszenie pracy katalizatora.

W silnikach benzynowych ECU może zmieniać kąt wyprzedzenia zapłonu, natomiast w silnikach Diesla koryguje moment i dawkę wtrysku oraz pracę świec żarowych. Nieprawidłowy sygnał temperatury może przez to utrudniać rozruch, powodować nierówną pracę i obniżać sprawność silnika.

Nagły wzrost spalania połączony z błędnymi wskazaniami temperatury uzasadnia sprawdzenie danych bieżących ECU, rezystancji czujnika, napięcia zasilającego oraz stanu wtyczki i wiązki.

Jak samodzielnie sprawdzić czujnik temperatury?

Czujnik temperatury silnika można sprawdzić przez pomiar rezystancji, kontrolę napięcia w złączu oraz porównanie odczytu ECU z rzeczywistą temperaturą silnika. Wyniki wymagają odniesienia do danych technicznych konkretnego czujnika ECT.

Diagnostykę rozpoczyna się na zimnym silniku. Odkręcanie czujnika lub otwieranie zbiornika wyrównawczego przy rozgrzanym układzie grozi wyrzutem gorącego płynu chłodniczego. Do podstawowego testu wystarczą multimetr, interfejs OBD2 i dokumentacja techniczna pojazdu.

Pomiar rezystancji krok po kroku

Większość czujników ECT wykorzystuje termistor NTC, którego rezystancja maleje wraz ze wzrostem temperatury. Brak zmiany oporu, przerwa w obwodzie albo wartości wyraźnie odbiegające od specyfikacji wskazują na uszkodzenie elementu pomiarowego.

Pomiar wykonuje się w następującej kolejności:

1. Wyłącz zapłon i poczekaj, aż silnik ostygnie.
2. Zlokalizuj czujnik temperatury płynu chłodzącego.
3. Odłącz jego wtyczkę, nie ciągnąc za przewody.
4. Ustaw multimetr na pomiar rezystancji.
5. Przyłóż sondy do pinów czujnika.
6. Zapisz wynik przy zimnym silniku.
7. Powtórz pomiar po rozgrzaniu jednostki lub ogrzaniu wymontowanego czujnika w wodzie o kontrolowanej temperaturze.
8. Porównaj wartości z tabelą producenta.

W sprawnym czujniku NTC opór zmniejsza się płynnie podczas nagrzewania. Wskazanie nieskończonej rezystancji oznacza zwykle przerwę w obwodzie, natomiast wartość bliska zeru może wskazywać zwarcie.

Uniwersalne wartości nie stanowią wiarygodnej podstawy oceny, ponieważ charakterystyka rezystancji zależy od modelu czujnika. Najdokładniejsze porównanie zapewnia tabela przypisana do numeru OEM lub kodu silnika.

Sprawdzenie napięcia zasilającego

Kontrola napięcia pozwala ustalić, czy problem dotyczy samego czujnika, złącza, przewodów czy sterownika ECU. W wielu samochodach obwód ECT wykorzystuje napięcie odniesienia wynoszące około 5 V.

Test przeprowadza się przy włączonym zapłonie i odłączonej wtyczce czujnika:

1. Ustaw multimetr na pomiar napięcia stałego.
2. Połącz czarną sondę z masą pojazdu.
3. Czerwoną sondą sprawdź odpowiedni pin złącza.
4. Porównaj napięcie z wartością podaną w dokumentacji.
5. Sprawdź także jakość połączenia masowego i ciągłość przewodów.

Brak napięcia może wynikać z przerwanego przewodu, korozji styków, zwarcia do masy albo usterki sterownika. Prawidłowe zasilanie przy błędnym sygnale kieruje diagnostykę w stronę czujnika lub przewodu sygnałowego.

Pinów nie łączy się bezpośrednio ze sobą, ponieważ zwarcie może uszkodzić wejście ECU. Rozmieszczenie zasilania, masy i sygnału różni się zależnie od modelu samochodu oraz liczby styków czujnika.

Odczyt błędów z ECU (komputer diagnostyczny)

Interfejs OBD2 umożliwia odczyt kodów usterek i bieżącej temperatury rejestrowanej przez ECU. Test jest szczególnie przydatny wtedy, gdy czujnik przekazuje sygnał mieszczący się w zakresie elektrycznym, lecz niezgodny z rzeczywistą temperaturą.

Po podłączeniu komputera diagnostycznego sprawdza się:

• kody błędów P0115-P0119,
• temperaturę płynu przed uruchomieniem silnika,
• tempo wzrostu temperatury po rozruchu,
• stabilność wskazań,
• moment uruchomienia wentylatora,
• zgodność odczytu z temperaturą powietrza i pomiarem zewnętrznym.

Po wielogodzinnym postoju temperatura płynu chłodzącego jest zwykle zbliżona do temperatury otoczenia. Odczyt wynoszący na przykład skrajnie niską lub wysoką wartość przy zimnym silniku wskazuje na przerwę, zwarcie albo błędną charakterystykę czujnika.

Nagłe skoki temperatury częściej wiążą się z uszkodzoną wiązką, luźnym złączem lub korozją styków niż z rzeczywistą zmianą temperatury płynu. Stopniowe, lecz nieprawidłowe nagrzewanie może natomiast wskazywać również na termostat, niski poziom płynu albo zapowietrzenie układu.

Kasowanie kodu błędu nie usuwa przyczyny awarii. Ostateczne potwierdzenie daje połączenie odczytu ECU, pomiaru rezystancji, kontroli napięcia oraz sprawdzenia złącza i przewodów.

Czujnik działa czy nie? - jak rozpoznać przyczynę problemu

Przyczynę problemu można rozpoznać przez porównanie odczytu ECU z rzeczywistą temperaturą, pomiar rezystancji czujnika oraz kontrolę napięcia, przewodów i złącza. Dopiero zgodność kilku wyników pozwala potwierdzić uszkodzenie czujnika temperatury silnika.

Błędne wskazania nie zawsze oznaczają awarię czujnika ECT. Podobne objawy wywołują między innymi przerwana wiązka, skorodowane styki, niski poziom płynu chłodzącego, zapowietrzenie układu i niesprawny termostat.

Uszkodzony czujnik vs. uszkodzona wiązka

Uszkodzony czujnik najczęściej przekazuje stale zawyżoną lub zaniżoną temperaturę, reaguje z opóźnieniem albo nie zmienia rezystancji podczas nagrzewania. Problem z wiązką częściej powoduje nagłe skoki wskazań, chwilowy zanik sygnału i błędy pojawiające się podczas drgań silnika.

Różnice można rozpoznać na podstawie kilku objawów:

• stabilny, lecz nieprawidłowy odczyt częściej wskazuje na czujnik,
• nagłe zmiany temperatury częściej wskazują na przewód lub złącze,
• brak ciągłości obwodu potwierdza przerwę w przewodach,
• prawidłowa rezystancja czujnika przy błędnym odczycie ECU kieruje diagnostykę w stronę wiązki,
• brak napięcia odniesienia może oznaczać zwarcie, przerwę albo problem po stronie sterownika.

Przewody warto kontrolować nie tylko wzrokowo. Izolacja może wyglądać prawidłowo, mimo że żyła została przerwana wewnątrz albo dochodzi do chwilowego zwarcia przy poruszaniu wiązką.

Korozja złączy i ich czyszczenie

Wilgoć, płyn chłodniczy i zabrudzenia mogą powodować utlenianie styków. Wzrastający opór połączenia zakłóca sygnał czujnika, przez co ECU otrzymuje wartość niezgodną z rzeczywistą temperaturą silnika.

Na problem ze złączem wskazują między innymi:

• zielony lub biały nalot na pinach,
• wilgoć wewnątrz wtyczki,
• luźne styki,
• pęknięta obudowa złącza,
• uszkodzona blokada wtyczki,
• zmiana odczytu po poruszeniu przewodami.

Złącze czyści się po wyłączeniu zapłonu i odłączeniu wtyczki. Do usunięcia osadu służy preparat przeznaczony do styków elektrycznych. Po wyschnięciu złącza kontroluje się docisk pinów, stan uszczelnienia i stabilność odczytu w danych bieżących ECU.

Mocno skorodowane, wypalone lub poluzowane styki wymagają wymiany końcówek albo całej wtyczki. Samo oczyszczenie powierzchni nie przywróci trwałego połączenia, jeśli metal został mechanicznie uszkodzony.

Diagnoza poprzez eliminację błędów

Diagnoza poprzez eliminację polega na sprawdzaniu kolejnych elementów obwodu i układu chłodzenia, zamiast wymiany czujnika wyłącznie na podstawie kodu błędu.

Kolejność kontroli obejmuje:

1. sprawdzenie poziomu płynu chłodzącego i szczelności układu,
2. odczyt kodów błędów oraz temperatury w danych bieżących,
3. porównanie temperatury płynu z temperaturą otoczenia na zimnym silniku,
4. kontrolę wtyczki, pinów i przewodów,
5. pomiar napięcia odniesienia i masy,
6. pomiar rezystancji czujnika przy różnych temperaturach,
7. ocenę pracy termostatu i wentylatora chłodnicy,
8. ponowny odczyt danych po usunięciu wykrytej usterki.

Kody P0115-P0119 wskazują problem w obwodzie czujnika ECT, lecz nie rozstrzygają, czy uszkodzony jest czujnik, przewód, złącze czy wejście sterownika. Kod P0128 może natomiast wiązać się zarówno z błędnym pomiarem temperatury, jak i termostatem pozostającym w pozycji otwartej.

Kasowanie błędów stanowi końcowy etap kontroli, a nie metodę naprawy. Jeżeli po usunięciu usterki temperatura rośnie płynnie, odpowiada rzeczywistym warunkom i nie pojawiają się ponowne kody, obwód czujnika działa prawidłowo.

Ile kosztuje wymiana czujnika temperatury i jak ją przeprowadzić?

Wymiana czujnika temperatury silnika kosztuje zwykle około 100-300 zł wraz z częścią i robocizną. Kwota rośnie przy utrudnionym dostępie, droższym czujniku, konieczności uzupełnienia płynu lub odpowietrzenia układu chłodzenia. Jest to orientacyjny przedział wynikający z aktualnych cen części i usług.

Przed wymianą potrzebne jest potwierdzenie, że nieprawidłowy sygnał powoduje sam czujnik ECT, a nie uszkodzona wiązka, skorodowane złącze, niski poziom płynu albo niesprawny termostat.

Ceny czujników w zależności od marki auta

Cena czujnika zależy bardziej od modelu, kodu silnika, numeru OEM i konstrukcji podzespołu niż od samej marki samochodu. Na rynku zamienników podstawowe czujniki temperatury płynu chłodzącego kosztują najczęściej około 20-120 zł, natomiast wybrane wersje mogą przekraczać 150-200 zł.

Przykładowe ceny dostępnych zamienników wynoszą:

• około 39-50 zł dla wybranych czujników do Volkswagena Golfa,
• około 25-60 zł dla wybranych czujników do Forda Focusa,
• od około 9 do 161 zł w szerszej ofercie części do Volkswagena Tiguana,
• od około 19 do 183 zł w ofercie czujników do Forda Mondeo.

Różnica cenowa wynika między innymi z producenta części, liczby pinów, rodzaju złącza, obecności przewodu, uszczelnienia i zgodności z konkretną wersją silnika. Czujnika nie dobiera się wyłącznie na podstawie marki, modelu ani podobnego wyglądu. Podstawą pozostaje numer OEM lub pełna identyfikacja pojazdu.

Koszty robocizny i dodatkowych płynów

Koszt samej robocizny wynosi przeważnie około 80-100 zł, choć oferty warsztatów mieszczą się w szerszym przedziale od 30 do 250 zł. Największe znaczenie ma dostęp do czujnika i liczba elementów wymagających demontażu.

Niska cena dotyczy zazwyczaj czujnika zamontowanego w łatwo dostępnej obudowie termostatu lub króćcu. Wyższy koszt może wystąpić, gdy dostęp wymaga demontażu elementów, takich jak obudowy, przewody dolotowe, akumulator, osłony silnika lub fragmenty układu chłodzenia.

Do ceny mogą zostać doliczone:

• nowy pierścień uszczelniający lub podkładka,
• płyn chłodniczy utracony podczas demontażu,
• odpowietrzenie układu,
• diagnostyka komputerowa,
• naprawa wtyczki albo przewodów.

Litr gotowego płynu chłodniczego kosztuje orientacyjnie około 14-25 zł w zależności od specyfikacji i producenta. Dobór opiera się na normie wymaganej przez producenta samochodu, a nie wyłącznie na kolorze cieczy.

Czy można wymienić czujnik samodzielnie?

Samodzielna wymiana jest możliwa, gdy czujnik znajduje się w dostępnym miejscu, jego mocowanie jest znane, a układ można prawidłowo uzupełnić i odpowietrzyć. W niektórych samochodach operacja ogranicza się do odłączenia wtyczki, wyjęcia zabezpieczenia i zamontowania nowego czujnika z uszczelką.

Podstawowa kolejność czynności obejmuje:

1. potwierdzenie usterki za pomocą pomiarów lub diagnostyki OBD2,
2. całkowite schłodzenie silnika,
3. zlokalizowanie czujnika i przygotowanie pojemnika na płyn,
4. odłączenie złącza elektrycznego,
5. wykręcenie czujnika albo zdjęcie elementu mocującego,
6. zamontowanie nowej części wraz z uszczelnieniem,
7. uzupełnienie właściwego płynu chłodniczego,
8. odpowietrzenie układu i kontrolę szczelności,
9. skasowanie błędów oraz sprawdzenie temperatury w danych bieżących ECU.

Korka zbiornika wyrównawczego ani chłodnicy nie otwiera się przy gorącym silniku. Układ może pozostawać pod ciśnieniem, a wydostający się płyn i para stwarzają ryzyko poparzenia.

Nowy czujnik montuje się z uszczelnieniem przewidzianym dla danego modelu. Moment dokręcania, sposób odpowietrzania i rodzaj płynu określa dokumentacja pojazdu. Po wymianie temperatura widoczna w ECU powinna rosnąć płynnie, a złącze i miejsce montażu nie mogą wykazywać przecieku. Informacje techniczne przeznaczone dla warsztatów wskazują również na konieczność kontroli obwodu, zapisanych błędów i wiarygodności odczytu temperatury.

Wymiana warsztatowa jest bezpieczniejszym rozwiązaniem, gdy czujnik znajduje się pod kolektorem, w trudno dostępnej części głowicy, we wspólnej obudowie termostatu albo gdy producent przewiduje specjalną procedurę napełniania układu.

ECT - czym różni się od innych czujników temperatury?

ECT, czyli czujnik temperatury płynu chłodzącego, mierzy stopień nagrzania silnika i przekazuje dane do sterownika ECU. W odróżnieniu od czujników oleju, spalin i powietrza zewnętrznego odpowiada przede wszystkim za kontrolę temperatury jednostki napędowej.

Nazwa pochodzi od angielskiego określenia Engine Coolant Temperature. Czujnik ECT jest jednym z kilku czujników temperatury w samochodzie, lecz każdy z nich kontroluje inne środowisko i dostarcza dane wykorzystywane do odrębnych funkcji.

Porównanie z czujnikiem temperatury oleju i spalin

Czujnik ECT mierzy temperaturę płynu krążącego między silnikiem, termostatem i chłodnicą. Na podstawie jego sygnału ECU koryguje między innymi dawkę paliwa, obroty biegu jałowego, moment zapłonu, pracę świec żarowych oraz włączanie wentylatora.

Czujnik temperatury oleju, określany również skrótem EOT, kontroluje temperaturę środka smarnego. Odczyt pozwala ocenić, czy olej osiągnął właściwe warunki pracy oraz czy nie został nadmiernie rozgrzany podczas dużego obciążenia silnika.

Czujnik temperatury spalin, czyli EGT, znajduje się w układzie wydechowym. Służy do ochrony elementów, takich jak turbosprężarka, katalizator i filtr DPF, a także do kontroli temperatury podczas regeneracji filtra cząstek stałych.

Podstawowe różnice obejmują:

• ECT mierzy temperaturę płynu chłodzącego,
• EOT mierzy temperaturę oleju silnikowego,
• EGT mierzy temperaturę gazów w układzie wydechowym,
• każdy czujnik pracuje w innym zakresie temperatur,
• sygnały trafiają do ECU, lecz wpływają na inne procesy sterowania.

Wysoka temperatura EGT nie oznacza automatycznie przegrzania płynu chłodzącego. Podobnie prawidłowy odczyt ECT nie potwierdza, że olej lub elementy układu wydechowego pracują w bezpiecznym zakresie.

Funkcja czujnika zewnętrznej temperatury powietrza

Czujnik temperatury zewnętrznej mierzy temperaturę otoczenia pojazdu. Najczęściej znajduje się za przednim zderzakiem, w atrapie chłodnicy albo w miejscu ograniczającym wpływ ciepła pochodzącego z silnika.

Odczyt jest wykorzystywany przez:

• wyświetlacz temperatury na desce rozdzielczej,
• automatyczną klimatyzację,
• ostrzeżenia o możliwości wystąpienia oblodzenia,
• wybrane systemy zarządzania ogrzewaniem i komfortem.

Czujnika temperatury zewnętrznej nie należy utożsamiać z czujnikiem temperatury powietrza dolotowego, czyli IAT. Czujnik IAT mierzy temperaturę powietrza kierowanego do cylindrów i uczestniczy w obliczaniu dawki paliwa, natomiast czujnik zewnętrzny opisuje warunki otoczenia.

ECT różni się od obu tych elementów miejscem pomiaru. Kontroluje temperaturę płynu chłodzącego, dlatego jego wskazanie odzwierciedla stopień nagrzania silnika, a nie temperaturę powietrza przed samochodem lub w układzie dolotowym.

Rola ECT w nowych samochodach z OBD2

W samochodach wyposażonych w OBD2 temperatura płynu chłodzącego jest dostępna jako jeden z parametrów bieżących sterownika. Interfejs diagnostyczny pozwala obserwować odczyt ECT od zimnego rozruchu aż do osiągnięcia temperatury roboczej.

Sygnał czujnika uczestniczy w sterowaniu procesami, takimi jak:

• wzbogacenie mieszanki podczas rozruchu,
• przejście do standardowej pracy po nagrzaniu,
• regulacja zapłonu lub momentu wtrysku,
• sterowanie wentylatorami i aktywnym chłodzeniem,
• obsługa elektronicznego termostatu,
• ograniczanie emisji podczas nagrzewania,
• aktywacja wybranych funkcji systemu start-stop,
• uruchomienie trybu awaryjnego po wykryciu usterki.

OBD2 umożliwia również zapisanie kodów P0115-P0119, które dotyczą nieprawidłowego działania obwodu ECT. Sam kod nie wskazuje jednak jednoznacznie uszkodzonego czujnika, ponieważ źródłem błędu może być również złącze, wiązka elektryczna albo wejście sterownika.

Po dłuższym postoju odczyt ECT powinien być zbliżony do temperatury powietrza mierzonej przez inne czujniki. Duża różnica przed uruchomieniem silnika, skokowe zmiany wskazań albo wartości skrajne stanowią podstawę do sprawdzenia czujnika i jego obwodu.

Znaczenie optymalnej temperatury pracy silnika

Optymalna temperatura pracy silnika zapewnia właściwe smarowanie, efektywne spalanie paliwa, prawidłową pracę układu chłodzenia i ograniczoną emisję spalin. Zarówno długotrwałe niedogrzanie, jak i przegrzanie przyspieszają zużycie jednostki napędowej.

Dokładna temperatura robocza zależy od konstrukcji silnika, obciążenia oraz strategii sterownika ECU. Jej utrzymanie wymaga współpracy elementów, takich jak czujnik temperatury silnika, termostat, pompa cieczy chłodzącej, chłodnica i wentylator.

Konsekwencje niedogrzania

Niedogrzanie oznacza, że silnik przez dłuższy czas nie osiąga temperatury przewidzianej dla normalnej pracy. Częstą przyczyną jest termostat pozostający w pozycji otwartej, choć błędny odczyt czujnika ECT również może zakłócić proces nagrzewania.

Najczęstsze konsekwencje niedogrzania obejmują:

• zwiększone zużycie paliwa,
• utrzymywanie wzbogaconej mieszanki,
• wyższą emisję spalin,
• słabsze ogrzewanie wnętrza,
• wolniejsze odparowywanie wilgoci z oleju,
• powstawanie osadów i nagaru,
• szybsze zużycie elementów silnika,
• problemy z regeneracją filtra DPF.

Przy zbyt niskiej temperaturze olej dłużej zachowuje większą lepkość, a sterownik może stosować parametry przeznaczone dla fazy rozgrzewania. Długotrwała jazda w takim stanie obniża sprawność silnika i pogarsza warunki jego smarowania.

Skutki przegrzania

Przegrzanie występuje, gdy układ chłodzenia nie odprowadza wystarczającej ilości ciepła. Źródłem problemu może być niski poziom płynu, nieszczelność, awaria pompy, zablokowany termostat, niesprawny wentylator albo błędny sygnał czujnika temperatury.

Skutki przegrzania mogą obejmować:

• odkształcenie głowicy silnika,
• uszkodzenie uszczelki pod głowicą,
• utratę właściwości oleju,
• zatarcie elementów współpracujących,
• pęknięcie głowicy lub bloku,
• uszkodzenie tłoków, pierścieni i zaworów,
• nagły spadek mocy,
• unieruchomienie jednostki napędowej.

Wzrost temperatury do poziomu alarmowego, pojawienie się pary spod maski lub komunikatu o przegrzaniu wymaga zatrzymania samochodu w bezpiecznym miejscu i wyłączenia silnika. Korka zbiornika wyrównawczego nie otwiera się przy gorącym układzie, ponieważ płyn pozostaje pod ciśnieniem i może spowodować poparzenie.

Jak dbać o prawidłową temperaturę silnika zimą i latem?

Prawidłową temperaturę pracy utrzymuje sprawny układ chłodzenia oraz wiarygodny odczyt przekazywany przez czujnik ECT. Kontrola obejmuje zarówno stan płynu, jak i działanie termostatu, wentylatora, pompy oraz instalacji elektrycznej.

Podstawowe działania eksploatacyjne to:

• regularna kontrola poziomu płynu na zimnym silniku,
• stosowanie płynu zgodnego ze specyfikacją producenta,
• wymiana płynu w zalecanym okresie,
• usuwanie wycieków i odpowietrzanie układu,
• kontrola stanu chłodnicy oraz przewodów,
• sprawdzanie działania termostatu i wentylatora,
• obserwowanie wskaźnika temperatury,
• odczyt danych ECT po pojawieniu się nieprawidłowości.

Zimą silnik rozgrzewa się najefektywniej podczas spokojnej jazdy bez wysokich obrotów i dużego obciążenia. Długi postój na biegu jałowym wydłuża nagrzewanie, zwiększa zużycie paliwa i nie zapewnia równomiernego rozgrzania wszystkich podzespołów.

Latem znaczenie ma drożność chłodnicy, prawidłowa praca wentylatora i właściwy poziom płynu. Podczas jazdy z dużym obciążeniem, na przykład w korku, podczas holowania lub na długim podjeździe, wzrost temperatury wymaga obserwacji wskazań oraz ograniczenia obciążenia jednostki napędowej.
