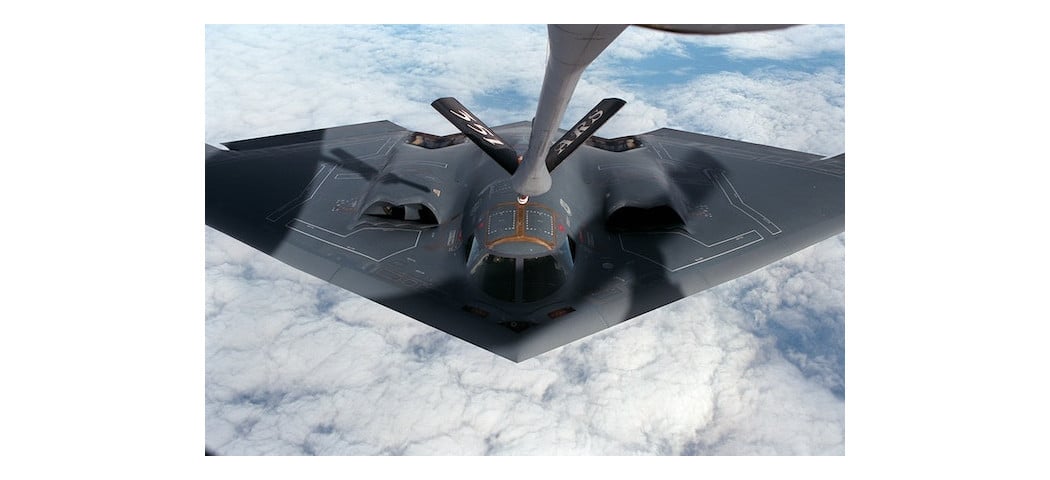

Stealth - czym jest technologia stealth i jak działa w niewykrywalnych samolotach?

Technologia stealth to zintegrowany zestaw rozwiązań konstrukcyjnych, materiałowych i elektronicznych, które ograniczają sygnaturę radarową, cieplną, akustyczną oraz elektromagnetyczną samolotu. Nie zapewnia całkowitej niewidzialności, lecz utrudnia wykrycie, identyfikację, śledzenie i naprowadzanie uzbrojenia, skracając czas dostępny na reakcję systemów obronnych.

Niską obserwowalność uzyskuje się przez odpowiednią geometrię kadłuba, wyrównanie krawędzi, ukrycie silników i uzbrojenia, zastosowanie materiałów RAM pochłaniających fale radarowe oraz ograniczenie temperatury spalin i emisji radiowych. Skuteczność stealth zależy od kąta obserwacji, częstotliwości radaru, konfiguracji samolotu, stanu powłok i sposobu prowadzenia misji.

Rozwój tej technologii rozpoczął się od badań nad latającymi skrzydłami i odbiciem fal radarowych, a doprowadził do powstania platform, takich jak F-117, B-2, F-22 i F-35. Współczesne wyzwania obejmują radary pasywne i wielo statyczne, systemy IRST oraz fuzję danych wspieraną przez AI. Odpowiedzią są materiały adaptacyjne, meta powierzchnie, kamuflaż multispektralny i cyfrowe zarządzanie wszystkimi rodzajami sygnatur.

Technologia stealth - definicja i geneza

Technologia stealth obejmuje rozwiązania konstrukcyjne, materiałowe i elektroniczne, które ograniczają możliwość wykrycia obiektu przez radary, czujniki podczerwieni oraz systemy rozpoznania akustycznego i elektromagnetycznego. Jej rozwój wynikał z rosnącej skuteczności obrony przeciwlotniczej i potrzeby zwiększenia przeżywalności samolotów wykonujących misje nad terytorium przeciwnika.

Określenie „stealth” nie oznacza całkowitej niewidzialności. Samolot o obniżonej obserwowalności nadal może zostać wykryty, jednak następuje to z mniejszej odległości lub z dokładnością niewystarczającą do jego stałego śledzenia i skutecznego naprowadzenia uzbrojenia.

Co to jest technologia niskiej obserwowalności (stealth)?

Technologia stealth to zespół metod ograniczających sygnaturę radarową, cieplną, akustyczną i elektromagnetyczną obiektu, dzięki czemu jego wykrycie, identyfikacja, śledzenie oraz namierzenie przez systemy przeciwnika stają się trudniejsze.

Niska obserwowalność, określana także jako Low Observable Technology, opiera się na zarządzaniu sygnaturą obiektu. Sygnatura oznacza zestaw cech, na podstawie których czujnik rozpoznaje obecność samolotu, pocisku, drona lub okrętu.

W przypadku radarów podstawowym parametrem jest radarowy przekrój skuteczny, czyli RCS. Określa on, jak silne echo radarowe powstaje po odbiciu fal od obiektu. RCS ogranicza się przez odpowiednie ustawienie krawędzi i powierzchni, osłanianie wlotów silników, przenoszenie uzbrojenia w komorach wewnętrznych oraz stosowanie materiałów pochłaniających fale radarowe.

Technologia stealth obejmuje również redukcję:

• emisji cieplnej silników i spalin;
• hałasu oraz drgań;
• aktywnych emisji radarowych i radiowych;
• widoczności optycznej;
• śladów pozostawianych przez platformę w środowisku.

Stealth nie jest więc pojedynczym materiałem ani specjalną powłoką. Jest zintegrowaną cechą całej platformy, wynikającą z połączenia geometrii, materiałów, napędu, sensorów, uzbrojenia oraz sposobu prowadzenia misji.

Historia rozwoju: od II wojny światowej po współczesność

Rozwój technologii stealth można podzielić na pięć głównych etapów:

1. Pierwsze eksperymenty konstrukcyjne - podczas II wojny światowej powstawały konstrukcje ograniczające opór aerodynamiczny i wykorzystujące układ latającego skrzydła, w tym Horten Ho 229. Nie był to jednak samolot stealth w dzisiejszym znaczeniu.
2. Badania nad odbiciem fal radarowych - w okresie zimnej wojny analizowano wpływ materiałów, kształtu i ustawienia powierzchni na sygnaturę radarową samolotów.
3. Rozwój obliczeniowego modelowania RCS - prace Piotra Ufimcewa nad dyfrakcją fal umożliwiły dokładniejsze przewidywanie odbić od krawędzi i płaskich powierzchni.
4. Pierwsze operacyjne samoloty stealth - amerykański program Have Blue doprowadził do powstania F-117 Nighthawk, używanego operacyjnie od lat 80. XX wieku.
5. Stealth wielospektralny - konstrukcje, takie jak B-2 Spirit, F-22 Raptor i F-35 Lightning II, połączyły redukcję sygnatury z nowoczesnymi sensorami, walką elektroniczną i wymianą danych.

Wczesne samoloty stealth miały charakterystyczne, fasetowane powierzchnie, ponieważ dostępne komputery umożliwiały analizowanie głównie prostych kształtów. Rozwój mocy obliczeniowej pozwolił później projektować płynniejsze kadłuby, które łączą niską wykrywalność z lepszą aerodynamiką, większym zasięgiem i manewrowością.

Współczesna technologia stealth nie ogranicza się do samolotów. Stosuje się ją również w dronach, pociskach manewrujących, okrętach nawodnych, okrętach podwodnych i pojazdach lądowych. Coraz większe znaczenie ma redukcja wielu rodzajów sygnatur jednocześnie, ponieważ systemy obronne łączą dane pochodzące z radarów, czujników podczerwieni, rozpoznania elektronicznego i sieci sensorów.

Jak działają radary i systemy wykrywania?

Systemy wykrywania wykorzystują fale radarowe, promieniowanie podczerwone, emisje elektromagnetyczne oraz obraz optyczny do ustalenia obecności, położenia i kierunku ruchu obiektu. Technologia stealth ogranicza ilość informacji docierających do tych sensorów, ale nie zapewnia całkowitej niewidzialności.

Samo wykrycie sygnału nie oznacza jeszcze skutecznego namierzenia celu. System obrony musi również określić jego pozycję, prędkość i tor ruchu, utrzymać śledzenie oraz przekazać dane wystarczająco dokładne do naprowadzania uzbrojenia.

Zasada działania radarów wojskowych

Radar wojskowy emituje fale elektromagnetyczne i analizuje echo powracające po ich odbiciu od obiektu, określając jego odległość, kierunek, prędkość oraz przybliżoną charakterystykę.

Odległość oblicza się na podstawie czasu, który upływa między wysłaniem sygnału a odebraniem echa. Kierunek wynika z położenia wiązki radarowej, natomiast prędkość może zostać określona dzięki zmianie częstotliwości odbitej fali, nazywanej efektem Dopplera.

Na skuteczność wykrywania wpływają przede wszystkim:

• moc i czułość radaru;
• zakres wykorzystywanych częstotliwości;
• odległość oraz wysokość celu;
• ukształtowanie terenu i warunki atmosferyczne;
• zakłócenia elektromagnetyczne;
• radarowy przekrój skuteczny obiektu.

Radarowy przekrój skuteczny, czyli RCS, opisuje siłę echa radarowego powracającego w stronę odbiornika. Nie odpowiada bezpośrednio fizycznym rozmiarom samolotu, ponieważ duża platforma o zoptymalizowanym kształcie może generować słabsze echo niż mniejszy obiekt z licznymi powierzchniami odbijającymi fale w stronę radaru.

Radary pracujące na dłuższych falach mogą sygnalizować obecność samolotu stealth, lecz często zapewniają niższą dokładność lokalizacji. Radary kierowania ogniem wykorzystują zwykle krótsze fale i dokładniejszą wiązkę, ale są bardziej podatne na rozwiązania ograniczające radarowy przekrój skuteczny. Z tego powodu współczesne systemy obrony łączą dane z radarów różnych pasm, czujników podczerwieni, sensorów pasywnych i rozpoznania elektronicznego.

Wpływ konstrukcji samolotu na wykrywalność

Konstrukcja samolotu wpływa na to, w jakim kierunku rozpraszają się fale radarowe i jaka część ich energii wraca do odbiornika. Technologia stealth wykorzystuje geometrię kadłuba do kierowania odbić poza położenie radaru oraz ograniczania elementów tworzących silne echo.

Do rozwiązań zmniejszających wykrywalność należą:

• wyrównanie krawędzi skrzydeł, kadłuba i luków;
• nachylenie powierzchni względem typowych kierunków obserwacji;
• ograniczenie kątów prostych i odsłoniętych połączeń;
• ukrycie łopatek sprężarki w zakrzywionych kanałach dolotowych;
• przenoszenie uzbrojenia w komorach wewnętrznych;
• integracja anten i sensorów z powierzchnią kadłuba;
• stosowanie materiałów absorbujących fale radarowe.

Szczególnie silne odbicia mogą powodować wloty silników, metalowe łopatki sprężarki, zewnętrzne uzbrojenie, szczeliny poszycia oraz powierzchnie ustawione prostopadle do padającej fali. Otwarcie komory uzbrojenia albo zastosowanie zewnętrznych podwieszeń czasowo zwiększa radarowy przekrój skuteczny.

Wykrywalność nie jest stałą właściwością samolotu. Zmienia się wraz z kątem obserwacji, częstotliwością radaru, polaryzacją fali oraz konfiguracją platformy. Samolot może więc generować bardzo małe echo od przodu, a większe z boku, z góry lub od strony dysz silników.

Konstrukcja wpływa również na wykrywanie w podczerwieni. Osłonięte dysze, mieszanie gorących spalin z chłodniejszym powietrzem i rozprowadzanie ciepła po większej powierzchni ograniczają kontrast termiczny. Systemy IRST nie korzystają z echa radarowego, dlatego mogą wykrywać źródła ciepła nawet wtedy, gdy radar otrzymuje słaby sygnał.

Technologia stealth utrudnia kolejne etapy procesu wykrywania: zauważenie obiektu, jego identyfikację, utrzymanie śledzenia i naprowadzenie uzbrojenia. Nie eliminuje działania radarów, lecz zmniejsza zasięg oraz czas, w którym system obrony może przygotować skuteczną reakcję.

Kluczowe elementy technologii stealth

Technologia stealth ogranicza wykrywalność przez połączenie odpowiedniego kształtu konstrukcji, materiałów radarochłonnych, redukcji emisji cieplnej oraz kontroli sygnatury akustycznej i elektromagnetycznej. Skuteczność wynika z integracji tych rozwiązań, a nie z zastosowania pojedynczej powłoki lub materiału.

Materiały absorbujące fale radarowe (RAM)

Materiały RAM pochłaniają część energii padających fal radarowych i przekształcają ją głównie w niewielką ilość ciepła, dzięki czemu do odbiornika radaru wraca słabsze echo.

Skrót RAM oznacza Radar Absorbent Material, czyli materiał pochłaniający promieniowanie radarowe. Do tej grupy należą materiały, takie jak kompozyty węglowe, warstwy ferrytowe, struktury dielektryczne oraz absorbery wielowarstwowe.

Ich działanie zależy od:

• składu i grubości materiału;
• częstotliwości oraz polaryzacji fali;
• kąta padania promieniowania;
• liczby i układu warstw;
• stanu technicznego powierzchni.

Materiały RAM nie pochłaniają całej energii radarowej i nie działają identycznie we wszystkich pasmach częstotliwości. Uzupełniają geometrię kadłuba, która kieruje znaczną część odbicia poza położenie radaru. Uszkodzenia, szczeliny, wilgoć i zużycie powłoki mogą osłabić jej właściwości.

Kształt i geometria kadłuba

Geometria stealth ogranicza echo radarowe przez takie ustawienie powierzchni i krawędzi, aby fale odbijały się w kierunkach innych niż położenie nadajnika oraz odbiornika radaru.

Najważniejsze rozwiązania konstrukcyjne obejmują:

• wyrównanie krawędzi skrzydeł, kadłuba, luków i powierzchni sterowych;
• pochylenie płaszczyzn względem typowych kierunków obserwacji;
• eliminację odsłoniętych kątów prostych;
• zastosowanie zakrzywionych kanałów dolotowych;
• osłonięcie łopatek sprężarki silnika;
• ukrycie uzbrojenia w komorach wewnętrznych;
• integrację anten i sensorów z poszyciem.

Łopatki sprężarki, zewnętrzne pociski, szczeliny konstrukcyjne oraz prostopadłe połączenia tworzą silne odbicia radarowe. Z tego powodu nawet niewielkie elementy mogą zwiększyć radarowy przekrój skuteczny całej platformy.

Wczesne samoloty stealth wykorzystywały powierzchnie fasetowane, których odbicia można było analizować przy użyciu ówczesnych komputerów. Współczesne konstrukcje mają płynniejsze kształty, opracowywane z uwzględnieniem redukcji sygnatury, aerodynamiki, zasięgu i manewrowości.

Redukcja sygnatury cieplnej i IR

Redukcja sygnatury cieplnej polega na ograniczaniu temperatury i widoczności silników, spalin oraz nagrzanych elementów samolotu, aby utrudnić ich wykrycie przez czujniki podczerwieni i systemy IRST.

Skrót IR odnosi się do promieniowania podczerwonego, natomiast IRST oznacza pasywny system wyszukiwania i śledzenia źródeł promieniowania cieplnego. W przeciwieństwie do radaru IRST nie wysyła własnego sygnału, lecz rejestruje różnice temperatur między obiektem a jego otoczeniem.

Sygnaturę cieplną ograniczają rozwiązania, takie jak:

• osłonięcie gorących części silnika;
• spłaszczone lub schowane dysze wylotowe;
• mieszanie spalin z chłodniejszym powietrzem;
• izolacja termiczna wnętrza konstrukcji;
• rozprowadzanie ciepła po większej powierzchni;
• powłoki o odpowiednio dobranej emisyjności.

Skuteczność zależy od prędkości, wysokości, ustawienia samolotu, temperatury otoczenia i kierunku obserwacji. Tylna część platformy zwykle emituje więcej ciepła niż jej przednia powierzchnia, dlatego wykrywalność w podczerwieni nie jest jednakowa ze wszystkich stron.

Minimalizacja sygnatury akustycznej i elektromagnetycznej

Minimalizacja sygnatury akustycznej i elektromagnetycznej obejmuje redukcję hałasu, drgań oraz emisji radarowych i radiowych, które mogą ujawnić obecność lub położenie platformy.

Sygnaturę akustyczną tworzą źródła dźwięku, takie jak silniki, przepływ powietrza, elementy mechaniczne oraz zjawiska powstające podczas lotu z dużą prędkością. Ograniczają ją izolacja drgań, optymalizacja napędu, wygłuszanie konstrukcji i odpowiedni profil wykonywania misji. W przypadku samolotów redukcja hałasu ma jednak mniejsze znaczenie na dużych odległościach niż sygnatura radarowa lub cieplna.

Sygnatura elektromagnetyczna powstaje podczas działania urządzeń, takich jak radary pokładowe, systemy łączności, transpondery i łącza danych. Emisje mogą zostać wykryte oraz przeanalizowane przez systemy rozpoznania elektronicznego, nawet gdy kadłub samolotu generuje słabe echo radarowe.

Ograniczenie tej sygnatury obejmuje:

• pracę sensorów w trybie pasywnym;
• zmniejszenie mocy i czasu transmisji;
• kierunkowe przesyłanie danych;
• stosowanie radarów o niskim prawdopodobieństwie przechwycenia;
• kontrolę emisji zgodną z zasadami EMCON;
• ekranowanie urządzeń elektronicznych.

EMCON, czyli Emission Control, oznacza zarządzanie aktywnością nadajników w celu ograniczenia ryzyka ich wykrycia. Samolot może mieć niski radarowy przekrój skuteczny, a jednocześnie ujawnić swoją pozycję przez niekontrolowaną transmisję. Stealth obejmuje więc zarówno właściwości konstrukcji, jak i sposób używania jej systemów.

Przyszłość i wyzwania technologii stealth

Przyszłość technologii stealth zależy od równoległego rozwoju dwóch obszarów: skuteczniejszego zarządzania sygnaturą platform oraz systemów zdolnych do wykrywania coraz słabszych śladów. Rywalizacja nie dotyczy już wyłącznie echa radarowego, lecz także promieniowania cieplnego, emisji radiowych, dźwięku i danych pochodzących z wielu sensorów.

Przeciwdziałanie wykrywaniu - nowe radary i AI

Systemy przeciwdziałające stealth łączą radary różnych pasm, sensory pasywne i sztuczną inteligencję, aby wykrywać oraz analizować słabe sygnały. Ustalenie obecności samolotu nie oznacza jednak uzyskania danych wystarczających do jego ciągłego śledzenia i zwalczania.

Rozwój systemów counter-stealth obejmuje pięć głównych kierunków:

• radary VHF i UHF wykorzystujące dłuższe fale;
• radary bistatyczne i wielostatyczne;
• radary pasywne korzystające z zewnętrznych źródeł emisji;
• czujniki podczerwieni, optyczne i rozpoznania elektronicznego;
• fuzję danych wspieraną przez algorytmy sztucznej inteligencji.

W radarze wielostatycznym nadajniki i odbiorniki znajdują się w różnych miejscach, dlatego mogą obserwować obiekt pod kilkoma kątami. Zwiększa to szansę odebrania energii, którą geometria samolotu skierowała poza położenie jednego radaru monostatycznego. Skuteczność takiej sieci zależy jednak od synchronizacji sensorów, łączności, przetwarzania zakłóceń i dokładnej fuzji pomiarów.

Sztuczna inteligencja analizuje duże zbiory słabych ech, rozpoznaje wzorce, odróżnia cele od zakłóceń oraz łączy dane pochodzące z różnych czujników. AI nie tworzy jednak uniwersalnego „detektora stealth”. Wynik zależy od jakości danych treningowych, stosunku sygnału do szumu, warunków atmosferycznych, przeciwdziałania elektronicznego i zgodności rzeczywistego celu z modelami używanymi podczas uczenia algorytmu.

Najważniejszy kontrast dotyczy jakości informacji: radar dalekiego zasięgu może wykryć niejednoznaczne zakłócenie, lecz radar kierowania ogniem potrzebuje dokładnej pozycji, prędkości i ciągłości śledzenia. Technologia stealth pozostaje skuteczna, gdy skraca czas reakcji obrony oraz utrudnia przejście od wykrycia do naprowadzenia uzbrojenia.

Ewolucja stealth - aktywne kamuflaże i nowe materiały

Ewolucja stealth zmierza od statycznych powłok i kształtów w stronę materiałów adaptacyjnych, które zmieniają pochłanianie, odbicie lub emisję energii w zależności od częstotliwości, temperatury i kierunku obserwacji.

Jednym z kierunków badań są metapowierzchnie, czyli cienkie struktury o celowo zaprojektowanej geometrii wewnętrznej. Mogą wpływać na amplitudę, fazę i polaryzację fal elektromagnetycznych, a tym samym pochłaniać energię lub rozpraszać ją w wybranych kierunkach. Kodowane metapowierzchnie są badane pod kątem szerokopasmowej redukcji radarowego przekroju skutecznego.

Rozwój materiałów stealth obejmuje cztery główne obszary:

• absorbery działające w szerszym zakresie częstotliwości;
• powierzchnie o elektrycznie regulowanych właściwościach;
• lekkie nanokompozyty o zwiększonej odporności mechanicznej;
• kamuflaż multispektralny łączący zakres widzialny, podczerwień i mikrofale.

Badania laboratoryjne pokazują możliwość jednoczesnego ograniczania widoczności w kilku zakresach widma oraz regulowania emisji cieplnej powierzchni. Rozwiązania multispektralne mogą łączyć warstwy optyczne, emitery selektywne i mikrofalowe metapowierzchnie absorbujące.

Aktywny kamuflaż różni się od klasycznego stealth możliwością reagowania na otoczenie lub wykryte zagrożenie. System może zmieniać emisyjność cieplną, charakterystykę odbicia albo sposób rozpraszania fal. Ograniczenia obejmują zapotrzebowanie na energię, odprowadzanie ciepła, masę, trwałość, odporność na opady oraz skuteczność przy różnych kątach obserwacji.

Rozwój materiału nie eliminuje roli konstrukcji. Nawet zaawansowana powłoka nie kompensuje całkowicie odsłoniętych łopatek silnika, zewnętrznego uzbrojenia, szczelin poszycia lub niekontrolowanych emisji elektronicznych. Przyszłe platformy łączą więc materiały adaptacyjne z geometrią kadłuba, zarządzaniem temperaturą i cyfrową kontrolą sygnatury.

Minimalizacja sygnatury akustycznej i elektromagnetycznej

Redukcja sygnatury akustycznej i elektromagnetycznej ogranicza możliwość wykrycia platformy na podstawie hałasu, drgań oraz pracy radarów, systemów łączności i łączy danych.

Sygnatura akustyczna powstaje wskutek pracy silników, przepływu powietrza, drgań konstrukcji i lotu z dużą prędkością. Jej ograniczanie obejmuje izolację elementów mechanicznych, optymalizację układu napędowego, zmniejszenie turbulencji oraz dobór wysokości i profilu lotu. Całkowite wyeliminowanie dźwięku nie jest możliwe, szczególnie podczas lotu naddźwiękowego.

Większym wyzwaniem staje się sygnatura elektromagnetyczna. Nowoczesne samoloty korzystają z radarów, łączy danych i wymiany informacji z innymi platformami, a każda aktywna transmisja może zostać przechwycona przez systemy rozpoznania elektronicznego.

Redukcja emisji obejmuje:

• pasywne wykorzystywanie danych z zewnętrznych sensorów;
• kierunkową transmisję o ograniczonej mocy;
• krótkie i nieregularne okresy nadawania;
• radary LPI o niskim prawdopodobieństwie przechwycenia;
• łącza LPD o niskim prawdopodobieństwie wykrycia;
• kontrolę emisji EMCON.

Określenia LPI i LPD nie oznaczają emisji niemożliwej do wykrycia. Sygnały szerokopasmowe, zmienne częstotliwościowo i emitowane z małą mocą są trudniejsze do przechwycenia, ale rozwój algorytmów głębokiego uczenia zwiększa możliwości ich rozpoznawania nawet przy niskim stosunku sygnału do szumu.

Przyszłość technologii stealth opiera się zatem na adaptacyjnym zarządzaniu wszystkimi sygnaturami. Samolot może generować bardzo słabe echo radarowe, lecz utracić przewagę przez silną emisję cieplną, hałas albo transmisję radiową. Niska obserwowalność pozostaje właściwością całego systemu, obejmującego konstrukcję, materiały, elektronikę i sposób prowadzenia misji.
