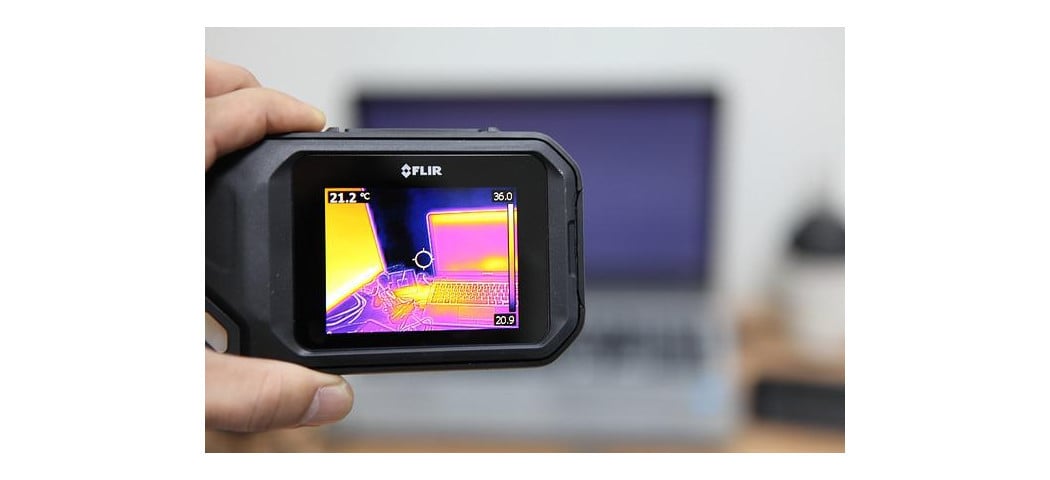

Termowizja - jak działa, do czego służy i kiedy warto ją stosować?

Termowizja to technologia obrazowania promieniowania podczerwonego, która pokazuje rozkład temperatury na powierzchni obiektów. Kamera termowizyjna rejestruje energię cieplną, przetwarza ją na termogram i pozwala wykryć różnice temperatur niewidoczne dla oka.

Zastosowania termowizji obejmują budownictwo, diagnostykę techniczną, przemysł, energetykę, ratownictwo, medycynę, weterynarię, myślistwo i ochronę mienia. W budynkach obraz z kamery termowizyjnej ujawnia mostki termiczne, straty ciepła, nieszczelności i zawilgocenia. W instalacjach oraz maszynach pomaga wykrywać przegrzane przewody, luźne styki, przeciążone elementy, hot spoty paneli PV i miejsca zwiększonego ryzyka awarii.

Termowizor nie działa jak rentgen i nie pokazuje wnętrza obiektów. Widzi promieniowanie cieplne emitowane lub odbijane przez powierzchnie, dlatego wynik zależy od emisyjności materiału, kontrastu temperatur, pogody, odległości, kąta obserwacji i doświadczenia operatora. Szkło, ściany, powierzchnie błyszczące, opady, wiatr i silne nasłonecznienie mogą ograniczać czytelność pomiaru.

Wybór kamery termowizyjnej zależy od zastosowania. Do prostych oględzin wystarczają podstawowe urządzenia lub moduły do telefonu, a diagnostyka budynków, instalacji elektrycznych, fotowoltaiki i maszyn wymaga dokładniejszej kamery, stabilnego pomiaru i czytelnego raportowania. Przy jednorazowej kontroli korzystny bywa wynajem, a przy regularnych pomiarach zakup urządzenia.

Termowizja różni się od noktowizji sposobem działania. Termowizor wykrywa ciepło i sprawdza się przy szybkim lokalizowaniu ludzi, zwierząt, pojazdów oraz źródeł temperatury. Noktowizor wzmacnia światło zastane lub korzysta z doświetlenia IR, dlatego lepiej pokazuje szczegóły terenu, przeszkody i obraz zbliżony do obserwacji optycznej.

Czym jest termowizja i jak działa kamera termowizyjna?

Termowizja to metoda obrazowania promieniowania podczerwonego, która pokazuje rozkład temperatury na powierzchni obiektów. Kamera termowizyjna rejestruje energię cieplną, przetwarza ją na termogram i umożliwia analizę różnic temperatur.

W praktyce termowizja pozwala zobaczyć zjawiska niewidoczne dla oka, ponieważ każdy obiekt o temperaturze wyższej od zera bezwzględnego emituje promieniowanie cieplne. Kamera termowizyjna nie działa jak zwykły aparat i nie rejestruje światła widzialnego w tradycyjnym sensie. Jej detektor odbiera promieniowanie podczerwone, a elektronika urządzenia przelicza sygnał na obraz w palecie kolorów.

To dlatego pytanie „jak działa termowizja?” dotyczy przede wszystkim pomiaru energii cieplnej, a nie klasycznego fotografowania. Jasne lub intensywne kolory na obrazie zwykle oznaczają wyższą temperaturę, a ciemniejsze lub chłodniejsze barwy wskazują niższą temperaturę. Dokładność interpretacji zależy od ustawień kamery, emisyjności materiału, warunków pomiaru i doświadczenia operatora.

Termowizja znajduje zastosowanie wszędzie tam, gdzie różnice temperatur pomagają wykryć problem, ocenić stan techniczny albo udokumentować zjawisko cieplne. Przykładami są badania budynków, instalacje elektryczne, maszyny przemysłowe, ratownictwo, medycyna, weterynaria, ochrona mienia i obserwacja nocna.

Jak powstaje obraz termiczny?

Obraz termiczny powstaje wtedy, gdy kamera termowizyjna odbiera promieniowanie podczerwone emitowane przez obiekt, zamienia je na sygnał elektryczny, przypisuje mu wartości temperatury i przedstawia wynik jako kolorową mapę cieplną.

Efektem tego procesu jest termogram, czyli obraz pokazujący rozkład temperatur na badanej powierzchni. Termogram nie jest zdjęciem w zwykłym znaczeniu, ponieważ nie pokazuje koloru materiału, lecz intensywność promieniowania cieplnego. Dzięki temu obraz z kamery termowizyjnej ujawnia punkty gorące, punkty zimne, mostki termiczne, przegrzane elementy instalacji lub miejsca o nietypowym przepływie ciepła.

W odczycie obrazu znaczenie ma pojęcie emisyjności. Emisyjność określa, jak skutecznie dana powierzchnia emituje promieniowanie cieplne. Matowe materiały, takie jak tynk, drewno czy beton, zwykle dają bardziej stabilny odczyt niż szkło, metal lub powierzchnie błyszczące, które mogą odbijać promieniowanie z otoczenia.

Kluczowe elementy budowy kamery termowizyjnej

Budowa kamery termowizyjnej obejmuje kilka elementów, które odpowiadają za odbiór promieniowania, przetworzenie sygnału i pokazanie wyniku pomiaru.

• Obiektyw termowizyjny - kieruje promieniowanie podczerwone na detektor; często wykorzystuje soczewki z germanu, ponieważ zwykłe szkło ogranicza przechodzenie podczerwieni.
• Detektor podczerwieni - odbiera energię cieplną emitowaną przez obiekt i zamienia ją na sygnał możliwy do dalszego przetworzenia.
• Mikrobolometr - popularny typ niechłodzonego detektora, stosowany w wielu kamerach termowizyjnych do budynków, przemysłu i zastosowań technicznych.
• Procesor obrazu - analizuje dane z detektora, przelicza je na wartości temperatury i tworzy obraz termiczny.
• Ekran lub wizjer - prezentuje termogram w wybranej palecie kolorów, np. jako kontrast między obszarami cieplejszymi i chłodniejszymi.
• Oprogramowanie pomiarowe - pozwala oznaczać punkty pomiarowe, obszary, izotermy, wartości minimalne, maksymalne i średnie.
• Moduł zapisu danych - zapisuje zdjęcia, nagrania i raporty z badania kamerą termowizyjną.

W uproszczeniu kamera termowizyjna składa się z optyki, detektora, elektroniki przetwarzającej, ekranu oraz oprogramowania. To połączenie pozwala przekształcić niewidzialne promieniowanie podczerwone w czytelny obraz cieplny.

Zastosowania termowizji - od medycyny po przemysł

Termowizja znajduje zastosowanie tam, gdzie różnice temperatur pomagają wykryć ludzi, zwierzęta, usterki, przegrzane elementy lub straty energii bez kontaktu z badanym obiektem.

Kamera termowizyjna jest wykorzystywana w medycynie, weterynarii, ratownictwie, budownictwie, przemyśle, energetyce, ochronie mienia i myślistwie. W każdym z tych obszarów działa na tej samej zasadzie: rejestruje promieniowanie podczerwone i pokazuje obraz cieplny. Zmienia się jednak cel interpretacji termogramu.

W medycynie termowizja pomaga obserwować rozkład temperatury ciała, asymetrię cieplną, stany zapalne i reakcje tkanek. W przemyśle służy do kontroli maszyn, silników, łożysk, rozdzielni, przewodów, procesów technologicznych i elementów narażonych na przegrzewanie. W diagnostyce technicznej jej główną wartością jest szybkie wskazanie miejsca, które wymaga dokładniejszej kontroli.

Termowizja w ratownictwie i służbach specjalnych

W ratownictwie termowizja pomaga lokalizować osoby, wykrywać źródła ciepła, rozpoznawać zarzewia ognia i prowadzić działania w warunkach ograniczonej widoczności.

Kamery termowizyjne są używane przez straż pożarną, ratowników, służby ochrony i formacje odpowiedzialne za obserwację terenu. W zadymieniu, ciemności, lesie lub na otwartej przestrzeni obraz termiczny pozwala odróżnić cieplejsze obiekty od chłodniejszego tła. Dzięki temu łatwiejsze staje się odnalezienie człowieka, zwierzęcia, rozgrzanego elementu konstrukcji albo miejsca, w którym rozwija się pożar.

W służbach specjalnych i ochronie infrastruktury termowizja wspiera monitoring granic, obiektów przemysłowych, magazynów, lotnisk, portów i terenów trudno dostępnych. Nie zastępuje oceny operatora, lecz dostarcza dodatkowy obraz sytuacji wtedy, gdy zwykła kamera widzi zbyt mało.

Termowizja w budownictwie i diagnostyce technicznej

Kamera termowizyjna do budynków pokazuje rozkład temperatur na ścianach, dachach, oknach i instalacjach, dzięki czemu ujawnia miejsca strat ciepła, mostki termiczne oraz nieszczelności.

W budownictwie termowizja jest używana przy audytach energetycznych, odbiorach technicznych, kontroli izolacji, analizie zawilgocenia i lokalizacji przecieków. Obraz z kamery termowizyjnej może wskazać zimniejsze fragmenty przegród, nieszczelne połączenia stolarki, nierównomiernie działające ogrzewanie podłogowe lub miejsca, w których ciepło ucieka przez dach, strop albo elewację.

W diagnostyce technicznej termowizja obejmuje także instalacje elektryczne, panele fotowoltaiczne, maszyny, silniki, łożyska, pompy i rozdzielnie. Przegrzewający się przewód, luźny styk, przeciążony element albo hot spot w panelu PV często daje widoczny ślad cieplny wcześniej niż klasyczne objawy awarii.

Termowizja w myślistwie i ochronie mienia

W myślistwie i ochronie mienia termowizja umożliwia obserwację ludzi, zwierząt i pojazdów po emisji ciepła, także po zmroku i przy ograniczonym oświetleniu.

Termowizor, monokular termowizyjny, kamera termowizyjna lub system monitoringu termowizyjnego pomagają wykrywać obecność obiektów cieplejszych od otoczenia. W myślistwie oznacza to możliwość obserwacji zwierzyny bez użycia światła widzialnego. W ochronie mienia oznacza to skuteczniejsze monitorowanie ogrodzeń, podjazdów, magazynów, placów budowy, gospodarstw, działek i terenów leśnych.

W tym kontekście istotne jest rozróżnienie między wykryciem a identyfikacją. Termowizja bardzo dobrze pokazuje kontrast cieplny, ale szczegóły obiektu zależą od rozdzielczości detektora, odległości, obiektywu, warunków atmosferycznych i doświadczenia osoby analizującej obraz.

Kiedy termowizja nie działa? Ograniczenia technologii

Termowizja nie działa jak rentgen i nie pokazuje wnętrza obiektów. Kamera termowizyjna rejestruje promieniowanie cieplne z powierzchni, dlatego wynik zależy od materiału, warunków otoczenia, odległości i kontrastu temperatur.

Istnieją 4 główne ograniczenia, które wpływają na skuteczność badania termowizyjnego:

• bariera fizyczna - szkło, ściana, gruba osłona lub zamknięta obudowa mogą zasłonić źródło promieniowania;
• warunki atmosferyczne - deszcz, śnieg, mgła, wiatr i silne słońce mogą zmienić odczyt temperatury;
• właściwości powierzchni - metal, szkło i materiały błyszczące mogą odbijać promieniowanie z otoczenia;
• brak kontrastu cieplnego - gdy obiekt i tło mają zbliżoną temperaturę, obraz termiczny staje się mniej czytelny.

Ograniczenia nie oznaczają, że termowizja jest nieskuteczna. Oznaczają, że obraz z kamery termowizyjnej wymaga prawidłowej interpretacji. Ta sama kamera może dobrze wykryć przegrzany przewód, mostek termiczny albo człowieka po zmroku, ale może błędnie pokazać temperaturę błyszczącej rury, szyby lub mokrej powierzchni.

Warunki atmosferyczne i bariery fizyczne

Warunki atmosferyczne wpływają na termowizję, ponieważ zmieniają temperaturę powierzchni, osłabiają kontrast cieplny albo wprowadzają zakłócenia między kamerą a badanym obiektem.

Największe znaczenie mają opady, mgła, silny wiatr, nasłonecznienie i temperatura otoczenia. Deszcz oraz śnieg chłodzą powierzchnie, wiatr przyspiesza wymianę ciepła, a słońce może nagrzać elewację, dach, pojazd lub instalację i zaburzyć rzeczywisty obraz strat ciepła. Z tego powodu badanie kamerą termowizyjną budynków często daje najbardziej czytelne wyniki przy wyraźnej różnicy temperatur między wnętrzem a zewnętrzem.

Barierami fizycznymi są szkło, ściany, drzwi, obudowy, ekrany, gęste przeszkody i materiały odbijające promieniowanie. Typowa kamera termowizyjna nie widzi przez ścianę ani przez zwykłą szybę. Może jedynie pokazać temperaturę powierzchni tej przeszkody, a nie obiekt znajdujący się za nią.

Czego nie pokaże termowizor?

Termowizor nie pokazuje wnętrza ścian, dokładnej struktury materiałów ani przyczyny awarii. Pokazuje rozkład temperatury na widocznej powierzchni i pomaga wskazać miejsca wymagające dalszej diagnostyki.

Kamera termowizyjna nie pokaże obrazu takiego jak zwykły aparat. Nie rozpozna koloru ubrania, faktury ściany, napisu na przedmiocie ani szczegółów twarzy w taki sposób jak kamera światła widzialnego. Jej zadaniem jest wykrywanie różnic temperatur, a nie identyfikacja wizualna.

Termowizor może wskazać anomalię cieplną, ale nie zawsze potwierdza jej przyczynę. Cieplejszy fragment instalacji może oznaczać przeciążenie, luźny styk, normalną pracę urządzenia albo odbicie promieniowania z innego źródła. Zimniejszy fragment ściany może wskazywać mostek termiczny, zawilgocenie, nieszczelność albo wpływ warunków zewnętrznych.

Dlatego odpowiedź na pytanie, co widzi kamera termowizyjna, jest konkretna: kamera widzi promieniowanie cieplne emitowane lub odbijane przez powierzchnie, a nie ukryte elementy, wnętrze obiektów czy pełną przyczynę problemu.

Koszty i dostępność kamer termowizyjnych

Kamery termowizyjne są dostępne jako moduły do telefonu, proste urządzenia ręczne, kamery pomiarowe do diagnostyki technicznej oraz zaawansowane modele przemysłowe. Cena zależy głównie od rozdzielczości detektora, czułości termicznej, zakresu pomiaru, obiektywu, oprogramowania i jakości raportowania.

Na rynku dostępne są 4 główne segmenty kamer termowizyjnych:

• moduły do smartfona - najtańsze rozwiązania do prostych oględzin i szybkiego podglądu obrazu cieplnego;
• kamery podstawowe - urządzenia do amatorskich pomiarów, kontroli domu, instalacji i prostych usterek;
• kamery techniczne - sprzęt dla elektryków, serwisantów, audytorów i diagnostów budowlanych;
• kamery profesjonalne - urządzenia do przemysłu, energetyki, fotowoltaiki, utrzymania ruchu i zaawansowanych raportów.

Niższa cena zwykle oznacza mniejszą rozdzielczość obrazu, słabszą czułość termiczną, prostszy obiektyw i mniej funkcji analitycznych. Droższa kamera termowizyjna pozwala dokładniej rozróżniać małe różnice temperatur, zapisywać dane pomiarowe i przygotowywać bardziej szczegółowe raporty.

Zakup vs wynajem - co się bardziej opłaca?

Zakup kamery termowizyjnej opłaca się przy regularnych pomiarach, a wynajem przy jednorazowej kontroli budynku, instalacji, paneli fotowoltaicznych albo pojedynczej awarii.

Wynajem ogranicza koszt wejścia i daje dostęp do lepszego sprzętu bez płacenia pełnej ceny urządzenia. Sprawdza się przy odbiorze domu, kontroli ocieplenia, sprawdzeniu ogrzewania podłogowego, lokalizacji mostków termicznych lub weryfikacji jednej usterki. Przy takim scenariuszu większe znaczenie ma jakość raportu i poprawna interpretacja obrazu niż samo posiadanie urządzenia.

Zakup ma sens wtedy, gdy kamera termowizyjna jest używana cyklicznie. Dotyczy to firm serwisowych, elektryków, audytorów energetycznych, zarządców nieruchomości, instalatorów PV, zakładów przemysłowych i działów utrzymania ruchu. W takim przypadku koszt urządzenia rozkłada się na wiele pomiarów, a dodatkową korzyścią jest stały dostęp do sprzętu.

Ceny popularnych modeli kamer termowizyjnych

Ceny kamer termowizyjnych zaczynają się od kilkuset złotych za podstawowe modele i moduły do telefonu, a profesjonalne kamery pomiarowe mogą kosztować kilkanaście, kilkadziesiąt lub ponad 30 000 zł.

Orientacyjne widełki cenowe wyglądają następująco:

Przy wyborze kamery sama cena nie daje pełnej odpowiedzi. Znaczenie mają rozdzielczość detektora, NETD, zakres temperatur, pole widzenia, częstotliwość odświeżania, możliwość zapisu danych radiometrycznych, odporność obudowy i oprogramowanie do analizy. Do prostych oględzin wystarczy tańsze urządzenie termowizyjne, ale diagnostyka budynków, instalacji elektrycznych i maszyn wymaga stabilniejszego pomiaru oraz czytelnego raportowania.

Termowizor czy noktowizor - co wybrać?

Termowizor i noktowizor służą do obserwacji przy ograniczonej widoczności, ale działają na innych zasadach. Termowizor wykrywa promieniowanie cieplne, a noktowizor wzmacnia światło zastane lub korzysta z doświetlenia podczerwienią.

Wybór zależy od celu obserwacji. Termowizor jest lepszy do wykrywania obecności ludzi, zwierząt, pojazdów i źródeł ciepła, także w całkowitej ciemności. Noktowizor sprawdza się wtedy, gdy znaczenie mają szczegóły obrazu, rozpoznanie sylwetki, ukształtowanie terenu, przeszkody, ścieżki, zabudowania i elementy otoczenia.

W praktyce termowizja odpowiada na pytanie: „czy w danym miejscu znajduje się cieplejszy obiekt?”. Noktowizja odpowiada raczej na pytanie: „jak wygląda teren lub obiekt przy słabym świetle?”.

Różnice w działaniu i zastosowaniu

Termowizor tworzy obraz na podstawie różnic temperatur, dlatego nie wymaga światła widzialnego. Noktowizor tworzy obraz optyczny, więc korzysta ze światła księżyca, gwiazd, oświetlenia miejskiego albo iluminatora IR.

Najważniejsze różnice między termowizorem a noktowizorem obejmują:

• źródło obrazu - termowizor rejestruje ciepło, a noktowizor wzmacnia światło;
• pracę w ciemności - termowizor działa bez światła, a noktowizor potrzebuje światła zastanego lub doświetlenia;
• wykrywanie obiektów - termowizor szybciej ujawnia ludzi, zwierzęta i pojazdy po kontraście cieplnym;
• rozpoznawanie szczegółów - noktowizor lepiej pokazuje kształty, przeszkody, teren i elementy widoczne optycznie;
• odporność na kamuflaż świetlny - termowizja wykrywa obiekty po temperaturze, ale gorzej pokazuje detale;
• ograniczenia - termowizor nie widzi przez ściany i zwykłe szyby, a noktowizor traci skuteczność bez światła lub przy silnym oślepieniu.

W zastosowaniach technicznych, ratowniczych, ochronnych i myśliwskich termowizor służy głównie do detekcji. Noktowizor służy głównie do obserwacji sceny w formie zbliżonej do obrazu optycznego.

Kiedy lepsza będzie noktowizja?

Noktowizja będzie lepszym wyborem wtedy, gdy celem jest obserwacja szczegółów terenu i obiektów, a nie samo wykrycie różnicy temperatur.

Noktowizor sprawdza się przy poruszaniu się po znanym lub częściowo oświetlonym terenie, obserwacji ścieżek, dróg, ogrodzeń, budynków, przeszkód i elementów krajobrazu. Daje obraz bardziej naturalny niż termowizja, dlatego ułatwia ocenę odległości, kształtów i układu przestrzeni.

Istnieją 3 główne sytuacje, w których noktowizja ma przewagę nad termowizją: gdy potrzebne jest rozpoznanie detali, gdy otoczenie ma podobną temperaturę i gdy użytkownik chce widzieć teren w sposób bardziej zbliżony do klasycznej obserwacji.

Termowizor pozostaje mocniejszym rozwiązaniem przy szybkim wykrywaniu ciepłych obiektów w ciemności, zaroślach, lekkim zadymieniu lub na dużym obszarze. Noktowizor daje przewagę wtedy, gdy po wykryciu obiektu liczy się dokładniejsza obserwacja jego otoczenia.

FAQ - najczęstsze pytania o termowizję

Najczęstsze pytania o termowizję dotyczą bezpieczeństwa kamer, realnych możliwości technologii oraz ograniczeń wynikających z warunków pomiaru, emisyjności materiału i interpretacji obrazu cieplnego.

Czy kamera termowizyjna jest bezpieczna?

Kamera termowizyjna jest bezpieczna, ponieważ działa pasywnie: rejestruje promieniowanie podczerwone emitowane przez obiekty i nie wysyła szkodliwego promieniowania w stronę ludzi, zwierząt ani badanych powierzchni.

Jakie są zalety i wady termowizji?

Zaletami termowizji są bezkontaktowy pomiar temperatury, szybkie wykrywanie anomalii cieplnych i szerokie zastosowanie techniczne, a wadami zależność od emisyjności, pogody, przeszkód fizycznych i doświadczenia operatora.
